《2025年新课程示径学案作业设计九年级物理全一册苏科版》

活动一 探究家庭电路如何布线

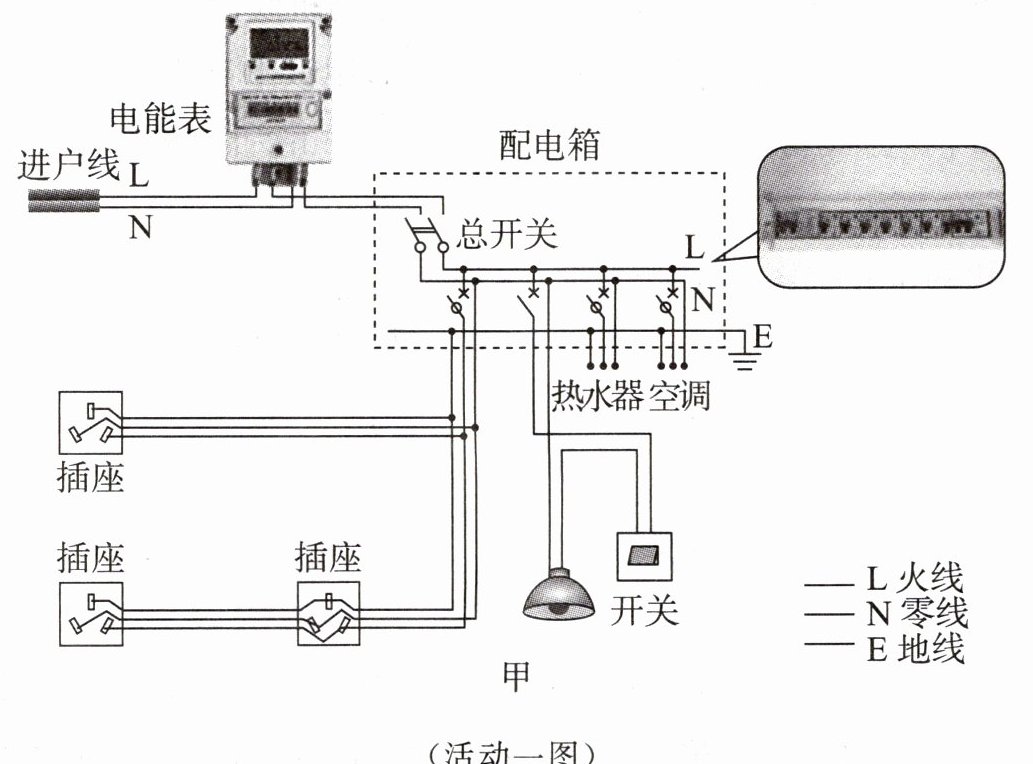

1. 观察图甲,家庭电路按照顺序由哪几部分的组成?

进户线、电能表、总开关、熔断器、用电器和插座

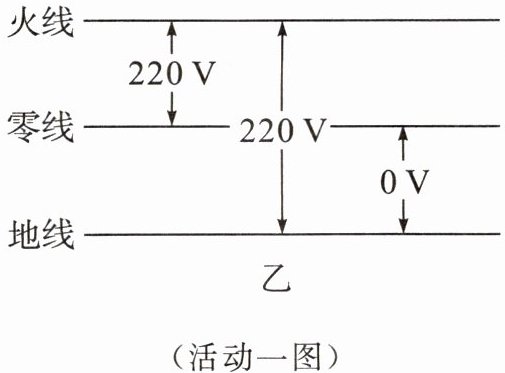

2. 观察图乙,火线、零线与接地线之间的电压是多少?

家庭电路中与大地之间电压为 220 V 的线叫火线,与大地之间电压为零的线叫零线.

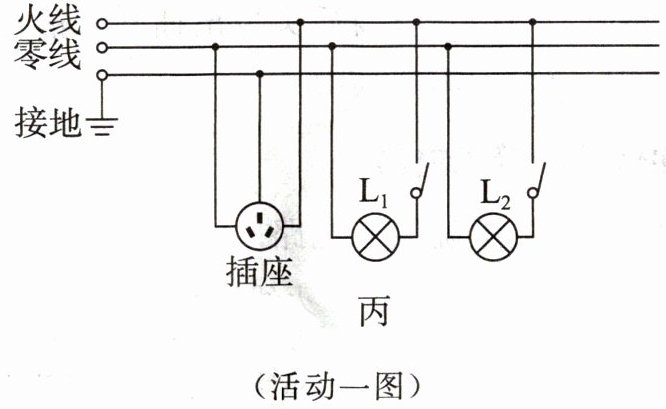

3. 观察图丙,家用电器、开关、插座等之间连接用什么规则?

在家庭电路中,开关和所控制的用电器是串联的,开关接在火线上,各用电器之间是并联的,插座与用电器是并联的,熔断器是串联在火线上.

答案： 1. 进户线、电能表、总开关、熔断器、用电器和插座
2. 火；零
3. 串；火；并；并；串；火线
