《2025年新课程示径学案作业设计九年级物理全一册苏科版》

活动一 知识梳理

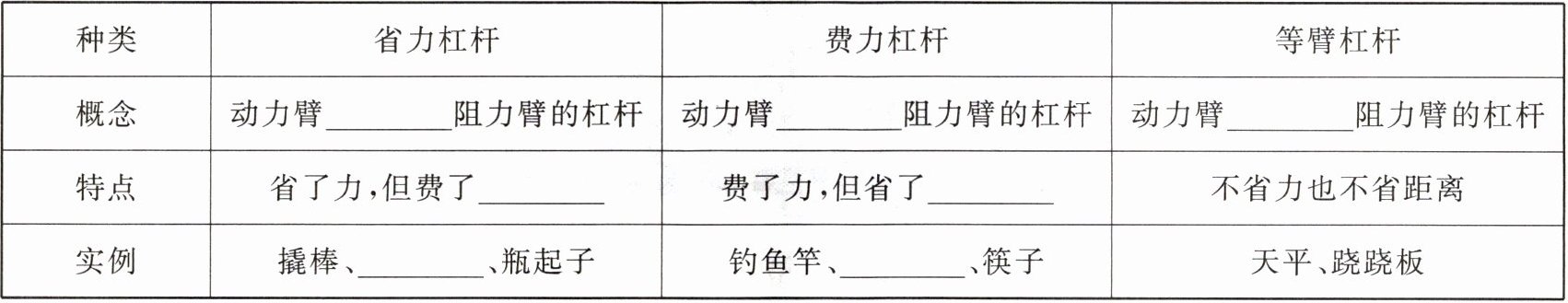

|种类|省力杠杆|费力杠杆|等臂杠杆|
|概念|动力臂大于阻力臂的杠杆|动力臂小于阻力臂的杠杆|动力臂等于阻力臂的杠杆|
|特点|省了力,但费了距离|费了力,但省了距离|不省力也不省距离|
|实例|撬棒、羊角锤、瓶起子|钓鱼竿、镊子、筷子|天平、跷跷板|

答案： 大于；小于；等于；距离；距离；羊角锤；镊子

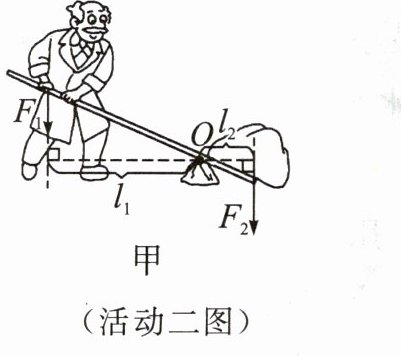

1. 如图甲,在用杠杆撬石头的过程中,该杠杆属于省力(选填“省力”“等臂”或“费力”)杠杆.在用力方向不变的情况下,此人想用更小的力撬起石头,那么他的手应该向______远离(选填“远离”或“靠近”)支点$ O $的方向移动.

答案： 支点为O，撬棒穿过O点，撬棒左边为$F_1$，$F_1$垂直于撬棒向下，$F_1$到O的距离为$l_1$，撬棒右边为$F_2$，$F_2$垂直于撬棒向下，$F_2$到O的距离为$l_2$，$l_1＞l_2$。
本题考查杠杆原理。
撬棒的动力臂大于阻力臂，是省力杠杆。要使力变小，在力方向不变的情况下，力臂需增大，他的手应该向远离支点O的方向移动。
故答案为：省力；远离。

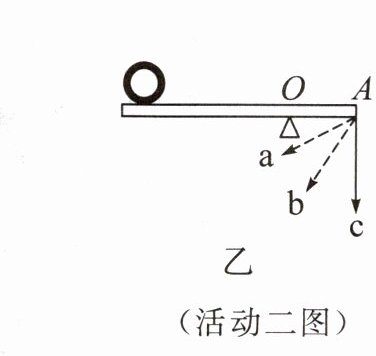

2. 在某电视剧中,有这样一个情景:一群士兵用力拉动如图乙所示的一个杠杆,会将石块抛向敌方阵营.该杠杆是一个省力杠杆,使用这种杠杆的主要目的是省力.要把石块抛出去,图中作用在$ A $点的力沿c方向最小.

答案： 省力；省力；c

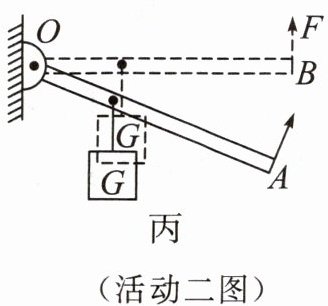

3. 如图丙,在轻质杠杆上吊一重物$ G $,在一端施加一个始终与杠杆垂直的动力$ F $,使杠杆缓慢地从$ OA 转至 OB $,则在转动过程中,杠杆的动力臂将不变,阻力臂将______变大,动力$ F $将______变大.(选填“变大”“不变”或“变小”)

答案： 不变；变大；变大
