活动二 安全用电常识
1. 人身安全

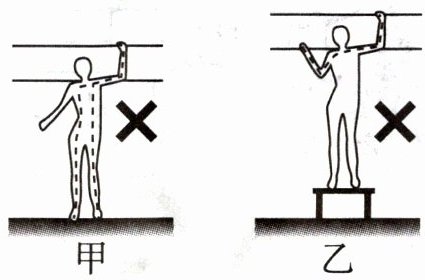

通常所说的“触电”是指一定强度的电流通过人体引起的伤害事故.如图所示,人体触电可能是单线触电,也可能是双线触电,如图甲所示,单线触电是人体接触火线或漏电的用电器,火线或漏电的用电器通过人体与大地构成通路.如图乙所示,双线触电是人体的两个部位(如两只手)分别接触火线和零线,火线和零线通过人体构成通路.

对人体来说,安全电压一般不高于36V.
2. 电路安全
家庭电路通常采取两种保护措施:一是使用三线插头和三孔插座,通过地线将用电器的金属外壳与大地连通,漏电时电流会随即流入大地;二是安装漏电保护断路器,当电路出现漏电时,它会自动切断电路.

答案： 36

活动三 练习使用测电笔
1. 自主观察:仔细观察测电笔的结构,了解各个组成部分的作用.
(1) 测电笔是用来辨别家庭电路中的火线和零线的.
(2) 结构:测电笔是由笔尾金属、弹簧、氖管、电阻、笔尖金属串联而成的.
2. 合作探究:向专业人士或老师请教,在其监护下尝试练习使用测电笔.
(1) 人体与笔尾金属接触.
(2) 用笔尖金属接触电路中的元件.

答案： 1.
(1)辨别；火线和零线；
(2)氖管；电阻；串；2.
(1)笔尾；
(2)笔尖

活动四 观察三线插头与三孔插座之间的构造
自主观察:仔细观察三线插头和三孔插座的构造,回答下列问题.(注意安全,在总开关断开的情况下观察,以防触电)
(1) 三孔插座的接入方法:左孔接零线;右孔接火线;中孔接地线.
(2) 三孔插座与固定在家庭电路中的各个用电器之间是并联的.
(3) 三线插头与三孔插座各插孔相对应,其中插入地线孔的插脚最长,好处是当插头插入插孔时能保证金属外壳先接地线;当插头拔出插孔时能保证金属外壳后离地线.
(4) 插头插入插座时,也是按照左零右火中接地吗?
活动五 探究用电器及开关如何正确接入电路

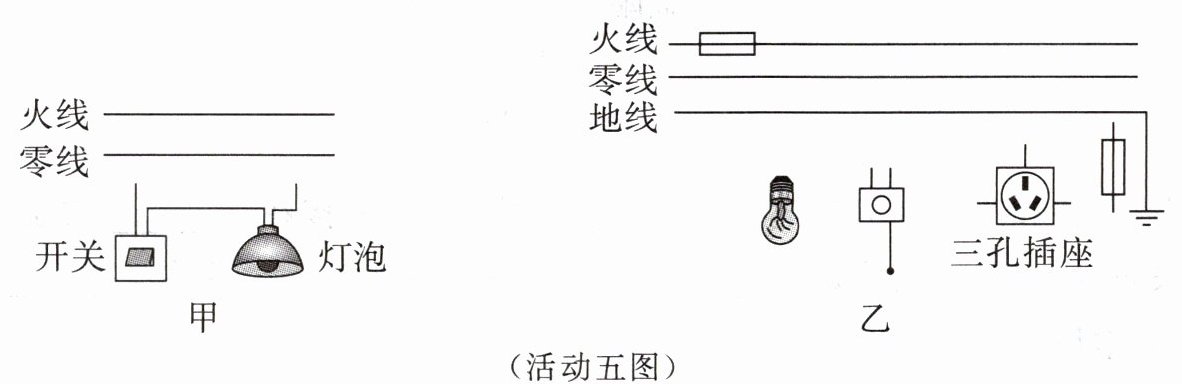

1. 将图甲中的灯泡和控制灯泡的开关正确接入电路.

2. 请将图乙中的电路按照安全用电的要求连接好,其中拉线开关控制螺丝口灯泡,熔断器保护三孔插座.

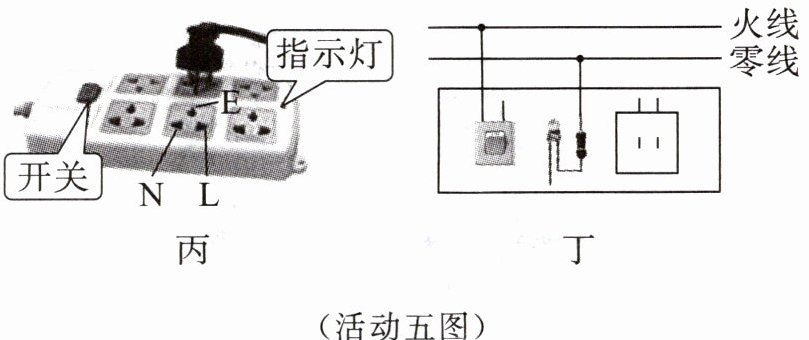

3. 如图丙所示是小明常用的一个插线板,他在使用中发现,插线板的指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供工作电压,如果指示灯损坏,开关闭合时插孔也能提供工作电压.根据上述现象,请在图丁中画出开关、指示灯和插孔的连接方式.

答案：
(1) 零；火；地
(2) 并
(3) 地；金属外壳先接地线；金属外壳后离地线
