《2025年新课程示径学案作业设计九年级物理全一册苏科版》

1. 一个“3 V 3 W”的小灯泡,如果接到4.5 V电源上,为使其正常发光,需串联(选填“串联”或“并联”)一个阻值为1.5Ω的电阻,电路消耗的总功率为4.5W.

答案： 串联；1.5；4.5

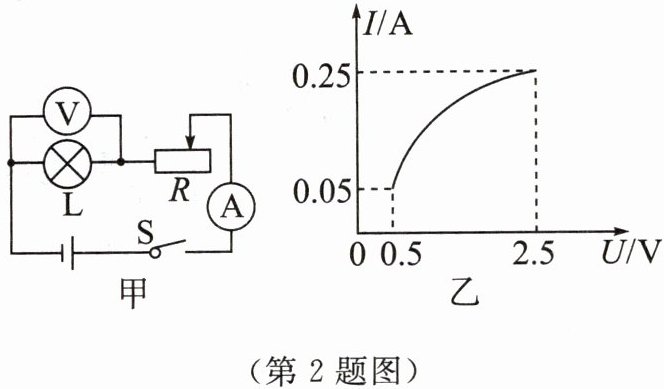

2. 在如图甲所示的电路中,电源电压为4.5 V,小灯泡的额定电压为2.5 V.闭合开关后,将滑动变阻器的滑片从最右端向左移动到某一位置的过程中,两电表的示数关系如图乙所示.下列判断正确的是 (A)


A.小灯泡的额定功率为0.625 W
B.电路的最大总功率为1.2 W
C.小灯泡的灯丝阻值越来越小
D.此实验中滑动变阻器的阻值变化范围为8~20 Ω

答案： A。

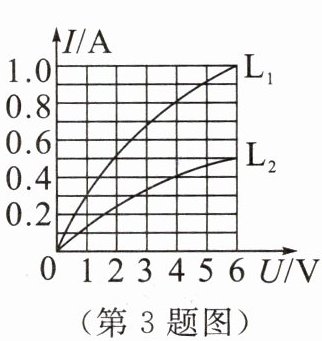

3. 有两盏灯: $ L_1 $ (标有“6 V 6 W”字样)和 $ L_2 $ (标有“6 V 3 W”字样).如图所示分别为通过两灯中的电流随电压变化关系的图像,则:
(1) 若将两灯并联在电压为4 V的电源两端,干路中的电流为1.2A.
(2) 若将两灯串联接入电路,并使其中一盏灯正常发光,此时$L_2$灯正常发光,电源电压应该是______8V.

答案：
(1)1.2；
(2)$L_2$；8

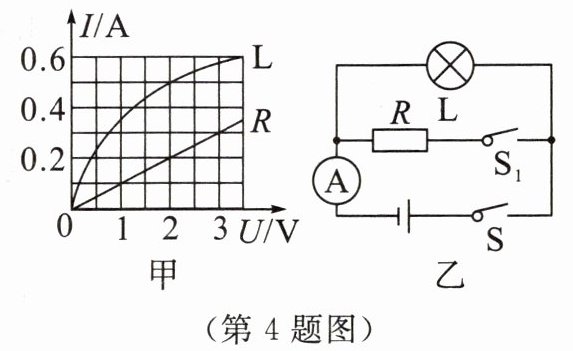

4. 如图甲所示是小灯泡L和电阻R的电流随电压变化的图像,将它们按图乙所示接入电路中,只闭合开关S,小灯泡的实际功率为1 W;再闭合开关 $ S_1 $,电流表的示数变化了0.2A,此时电路消耗的总功率为______1.4W.

答案： 0.2；1.4

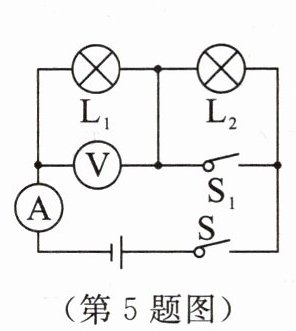

5. 如图所示,电源电压不变,灯泡 $ L_1 $ 上标有“6 V 3 W”字样.当 $ S $、$ S_1 $ 均闭合时, $ L_1 $ 正常发光,电流表的示数是0.5A.若闭合S、断开 $ S_1 $,电流表的示数是0.25 A,则 $ L_2 $ 的实际功率为______0.75W.(假设灯丝电阻不变)

答案： 0.5；0.75

6. 把标有“220 V 60 W”和“220 V 40 W”字样的甲、乙两盏灯串联接在220 V的电源上,假设灯的电阻不变,则下列分析中正确的是 (D)
A.两盏灯的总功率等于100 W
B.通过甲灯的电流大于通过乙灯的电流
C.甲灯两端的电压大于乙灯两端的电压
D.甲灯消耗的功率小于乙灯消耗的功率

答案： D
