《2025年新课程示径学案作业设计九年级物理全一册苏科版》

1. 下列关于杠杆的一些说法中,正确的是(C)
A.杠杆只可以是直的
B.动力臂就是支点到动力作用点的距离
C.杠杆支点一定在杠杆上
D.杠杆的长度等于动力臂与阻力臂之和

答案： C

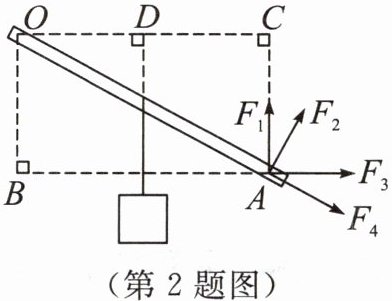

2. 如图所示,有一杠杆可绕 $ O $ 点转动,在其上某点挂一重物,现在 $ A $ 端施加动力 $ F_A $。
(1)若动力 $ F_A $ 沿 $ F_1 $ 的方向,则其动力臂是OC,阻力臂是OD。
(2)若动力 $ F_A $ 沿 $ F_2 $ 的方向,则其动力臂是0。
(3)若动力 $ F_A $ 沿 $ F_3 $ 的方向,则其动力臂是OB。
(4)若动力 $ F_A $ 沿 $ F_4 $ 的方向,则其动力臂是OA。

答案：
(1)OC；OD
(2)0
(3)OB
(4)OA

3. 如图所示,用羊角锤拔钉子,请在图中标出支点 $ O $ 的位置并画出动力 $ F_1 $ 的力臂 $ l_1 $

答案：

4. 请画出图中力 $ F_1 $ 的力臂 $ l_1 $,以及杠杆受到的阻力 $ F_2 $。

答案：
