活动一 探究串联电路电流和电压的特点(小组实验)
1. 电流的特点：

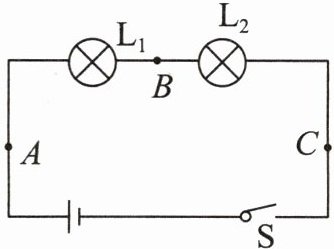

(1)按照电路图连接好电路。将电流表分别串联在$A$、$B$、$C$三处,测出电流,将测得的数据填入表格中。
(2)更换不同规格的灯泡,再次测量$A$、$B$、$C$三处的电流,将测得的数据填入表格。

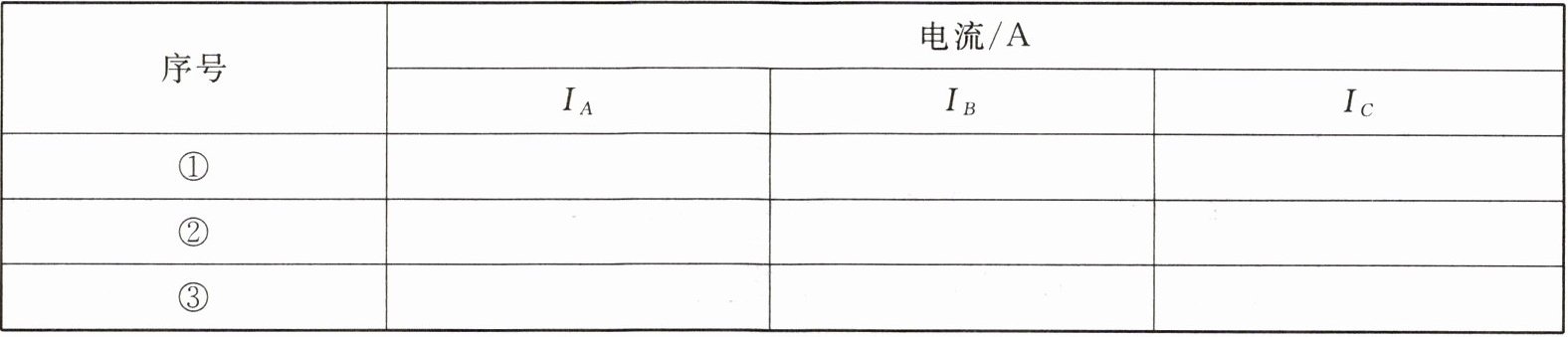

|序号|电流/A|
| | $I_A$ | $I_B$ | $I_C$ |
|①| | | |
|②| | | |
|③| | | |

(3)你得到的结论：在串联电路中,各处的电流相等。
2. 电压的特点：
(1)猜一猜：在串联电路中,灯$L_1两端的电压U_1$、灯$L_2两端的电压U_2与总电压U$之间有什么关系？
(2)小组合作：进行实验并记录数据。

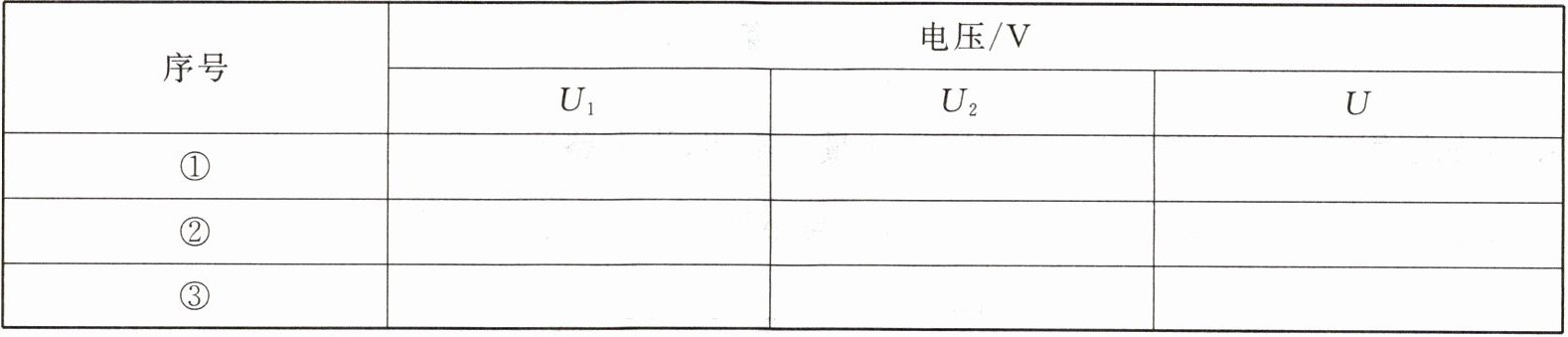

|序号|电压/V|
| | $U_1$ | $U_2$ | $U$ |
|①| | | |
|②| | | |
|③| | | |

(3)你得到的结论：在串联电路中,总电压等于各用电器两端的电压之和。

答案： 1.（3）各处的电流相等
2.（3）总电压等于各用电器两端的电压之和

活动二 探究并联电路电流和电压的特点(小组实验)

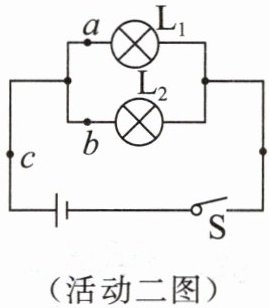

猜想：按如图所示的电路图连接好电路,闭合开关后,干路中的电流与各支路电流有何关系？灯泡两端的电压与总电压之间又有什么关系？
1. 仿照“探究串联电路电流和电压的特点”实验,设计实验步骤和表格,进行实验并将数据记录到表格中。
2. 分析实验数据,可以得到的实验结论：并联电路中，干路电流等于各支路电流之和；各支路两端电压相等且等于总电压。。

答案： 并联电路中，干路电流等于各支路电流之和；各支路两端电压相等且等于总电压。
