《2025年新课程示径学案作业设计九年级物理全一册苏科版》

例1 如图所示,小灯泡$L$上标有“$12\ V\ 0.3\ A$”字样,$R = 20\ \Omega$,闭合开关$S$,小灯泡正常发光,则电流表的示数是多少？

答案： 0.9 A

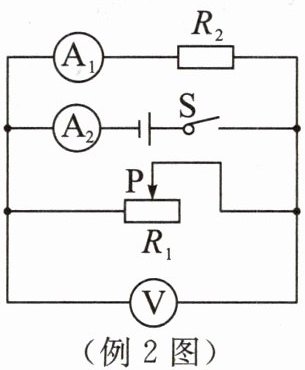

例2 在如图所示的电路中,电源电压保持不变,开关$S$闭合后,在滑动变阻器的滑片$P$向右移动过程中,下列说法正确的是(C)

A.电压表$V$的示数变大
B.电压表$V$的示数变小
C.电压表$V与电流表A_{1}$的示数之比不变
D.电压表$V与电流表A_{2}$的示数之比变小

答案： C

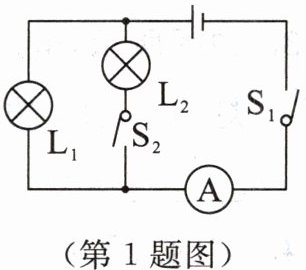

1. 在如图所示的电路中,电源电压保持不变,闭合开关$S_{1}$、$S_{2}$,$L_{1}$、$L_{2}$两灯泡都发光；当把开关$S_{2}$断开时,灯泡$L_{1}$的亮度及电流表示数的变化情况是(D)

A.$L_{1}$的亮度增大,电流表的示数不变
B.$L_{1}$的亮度不变,电流表的示数不变
C.$L_{1}$的亮度不变,电流表的示数变小
D.$L_{1}$的亮度减小,电流表的示数变小

答案： D

2. 在如图所示的电路中,电源电压保持不变,闭合开关$S_{1}$、$S_{2}$,电压表的示数为$3\ V$,电流表的示数为$0.3\ A$,断开$S_{2}$后,电压表的示数为$2\ V$,则下列判断正确的是(C)

A.$R_{1}的阻值为20\ \Omega$
B.$R_{2}的阻值为10\ \Omega$
C.电源电压为$3\ V$
D.电源电压为$2\ V$

答案： C

3. 在如图所示的电路中,开关$S$从断开到闭合,电流表$A前后两次示数之比为2:5$；若将电阻$R_{1}$、$R_{2}$串联在电路中,则它们两端的电压之比为(B)

A.$2:3$
B.$3:2$
C.$2:5$
D.$5:2$

答案： B
