活动三 用电压表测量电压
1. 将教材第 73 页图 13 - 34 所示的实验器材连成电路,用电压表测量小灯泡两端的电压,并将数据记录在自己设计的表格中。
2. 用电压表分别测量每一节电池的电压和两节电池串联的总电压,分别记录数据。
思考：
1. 两节电池串联的总电压与每节电池的电压有什么关系？为什么常把电池串联成电池组使用？
2. 电压表和电流表在使用规则上有哪些相同点和不同点？

答案： 1. 两节电池串联的总电压等于每节电池的电压之和。常把电池串联成电池组使用是为了获得更高的电压。
2. 相同点：使电流从正接线柱流入，负接线柱流出；选择合适的量程；保证测量时电流不超过量程。不同点：电压表与被测电路并联，电流表与被测电路串联；电压表可以直接接在电源两极上，电流表不能直接接在电源两极上。

1. 下列关于电压的说法不正确的是(B)
A.电压是形成电流的原因
B.电路两端有电压,则电路中一定有电流
C.电源是提供电压的装置
D.电路中有电流,则电路两端一定有电压

答案： B

2. 下列各电路图中,电压表能测灯 $ L_1 $ 两端电压的是(D)

$- A.\nB.$
$- C.\nD.$

答案： D

3. 如图所示,在两只灯泡 $ L_1 $ 和 $ L_2 $ 并联的电路中,a、b 表示电流表和电压表,则可判断,a 是电流表；b 是电压表。

答案： 电流表；电压表

4. 如图甲所示,电压表与电流表的示数分别是1.5V 和0.3A。图乙中闭合开关,两只灯是串联的,电压表测量的是L1两端的电压。

答案： （假设图甲电压表量程0~3V，示数1.5）1.5；0.3；串；（假设测L1）L1

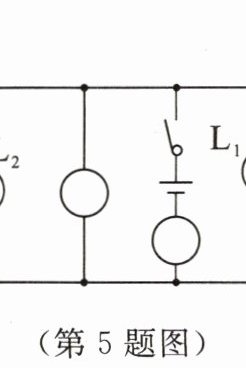

5. 如图所示,为使电路正常工作,请在图中 位置填入合适的电表。

答案： 电压表；电流表；电压表
