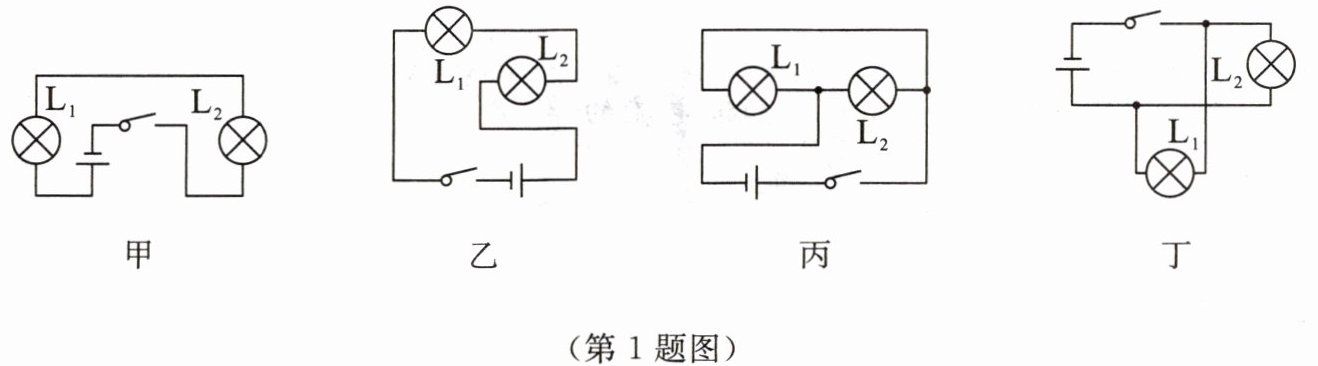

1. 在如图所示的电路中,属于并联电路的是(C)


A.甲、乙
B.丙、丁
C.乙、丙
D.甲、丁

答案： C

2. 简单电路是由电源、用电器、开关和导线组成的.给充电宝充电时,充电宝相当于简单电路中的用电器.充电宝给手机充电时,充电宝相当于简单电路中的电源.公路上,路灯的连接方式是并联.回到家中,按下开关,电灯亮了,开关与电灯的连接方式是串联.

答案： 用电器；电源；并；串

3. 在如图所示的电路中:
(1)若使灯 $ L_1 $、$ L_2 $ 串联,则应闭合$S_2$,断开$S_1$、$S_3$.
(2)若使灯 $ L_1 $、$ L_2 $ 并联,则应闭合$S_1$、$S_3$,断开$S_2$.
(3)若闭合 $ S_1 $、$ S_2 $ 而断开 $ S_3 $,则灯$L_2$亮.
(4)若同时闭合 $ S_2 $、$ S_3 $,则会发生短路.

答案： $(1)S_2；$$S_1、$$S_3$　　
$(2)S_1、$$S_2；$$S_2$　　
$(3)L_2$　　
$(4)$短　　

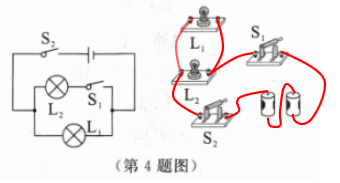

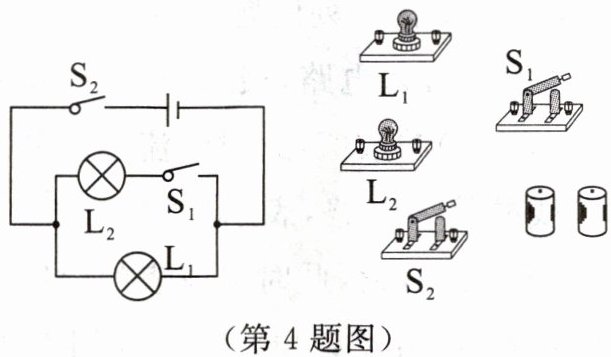

4. 如图所示,根据电路图,连接实物图.

答案：

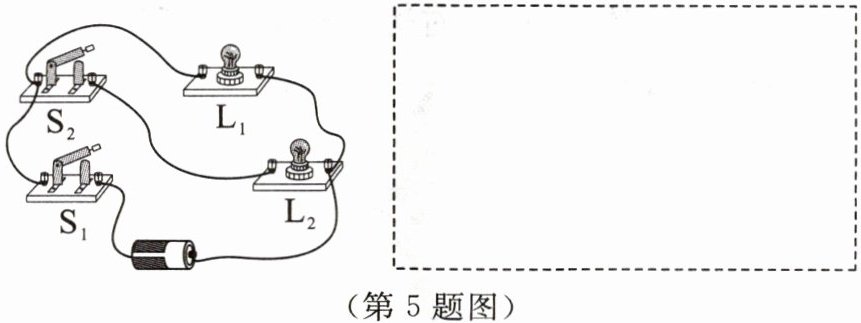

5. 根据实物图,在方框中画出电路图.

答案：
