《2025年新课程示径学案作业设计九年级物理全一册苏科版》

例 2 由欧姆定律$I= \frac{U}{R}推得R= \frac{U}{I}$,下列说法中正确的是(C)
A.导体的电阻与导体两端电压成正比
B.导体的电阻与通过导体的电流成反比
C.导体的电阻是导体本身的一种属性,等于电压与电流的比值
D.以上说法都不对

答案： C

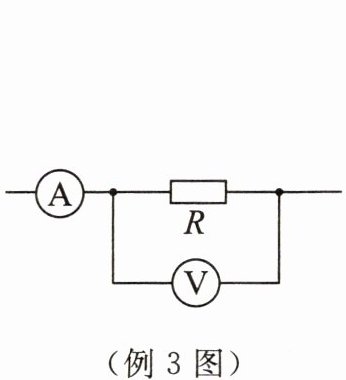

例 3 在如图所示的电路中,发现通过电流表的电流减小$0.2\space A$时,电压表的示数从$6\space V变为5\space V$,则该定值电阻的阻值为5$\Omega$；当电流表的示数为$1.2\space A$时,电压表的示数为____6$V$.

答案： $5$；$6$

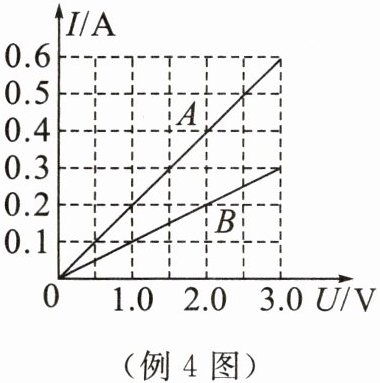

例 4 两个电阻A和B中的电流与两端的电压的关系如图所示,则A的阻值是5$\Omega.$若将电阻A和B并联后接在电压为$3\space V$的电源两端,则通过A和B的总电流是0.9A.

答案： 5；0.9

例 5 在如图所示的电路中,已知电源电压为$12\space V$且保持不变,$R_{1} = 20\space \Omega$,当开关闭合后,电流表的示数为$0.4\space A$.求：
(1)$R_{1}$两端的电压；
(2)电压表的示数；
(3)电阻$R_{2}$的阻值.

答案： （1）$8V$；
（2）$4V$；
（3）$10\Omega$。

1. 一段导体接在电源电压为$8\space V$的电路中,通过导体的电流为$0.4\space A$.若将这段导体接在电压为$2\space V$的电源上,这段导体的电阻为(B)
A.$10\space \Omega$
B.$20\space \Omega$
C.$40\space \Omega$
D.$80\space \Omega$

答案： B

2. 某同学在探究通过导体的电流与其两端电压的关系时,利用记录的数据作出了如图所示的图像,根据图像分析,下列说法不正确的是(D)


A.通过导体$a$的电流与其两端电压成正比
B.导体$a的电阻大于b$的电阻
C.将导体$a与b$串联后接入电路,$a$两端的电压较大
D.将导体$a与b$并联后接入电路,通过$a$的电流较大

答案： D

3. 有两个电阻分别在各自的电路中,它们两端的电压之比$U_{1}:U_{2} = 1:2$,通过它们的电流之比$I_{1}:I_{2} = 1:4$,则两个电阻的阻值之比$R_{1}:R_{2}$等于(B)
A.$1:2$
B.$2:1$
C.$1:8$
D.$8:1$

答案： B
