《2025年新课程示径学案作业设计九年级物理全一册苏科版》

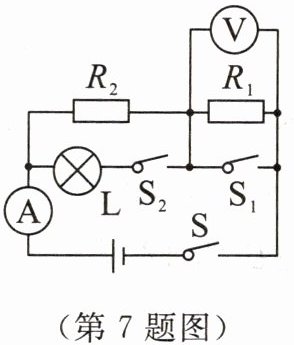

7. 如图所示,电源电压恒定, $ R_1 $、$ R_2 $ 为定值电阻, $ R_2 = 20 \Omega $,灯泡L上标有“6 V 3 W”字样.
(1) 当 $ S $、$ S_1 $、$ S_2 $ 都闭合时,灯泡L正常发光,电流表的示数为0.8A,电路消耗的总功率为4.8W.
(2) 当S闭合, $ S_1 $、$ S_2 $ 断开时,电压表的示数为2 V,则 $ R_1 $ 的阻值为10Ω;通电1 min, $ R_1 $ 消耗的电能为24J.

答案：
(1)0.8；4.8；
(2)10；24

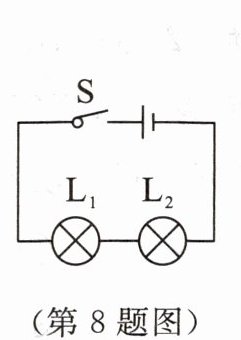

8. 如图所示,闭合开关S后,发现灯 $ L_1 $ 较亮,灯 $ L_2 $ 较暗,其原因是 (B)

A.通过灯 $ L_2 $ 的电流较小
B.灯 $ L_1 $ 的电阻较大
C.灯 $ L_1 $ 短路
D.通过灯 $ L_1 $ 的电流较大

答案： B

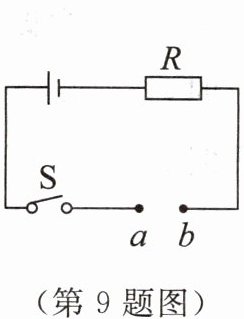

9. 如图所示,电源电压不变,R是定值电阻.将一个“6 V 2 W”的小灯泡接在a、b两点间,小灯泡恰能正常发光;若换一个“6 V 3 W”的小灯泡接在a、b两点间,则这个小灯泡 (A)

A.比正常发光时暗些
B.比正常发光时亮些
C.恰能正常发光
D.灯丝将会被烧坏

答案： A

10. 将一灯泡直接接到电源上,功率为100 W,用长导线将灯泡串联后接到同一电源上,功率为81 W,则长导线上损失的功率是(不考虑温度对灯丝电阻的影响) (C)
A.19 W
B.10 W
C.9 W
D.无法计算

答案： C

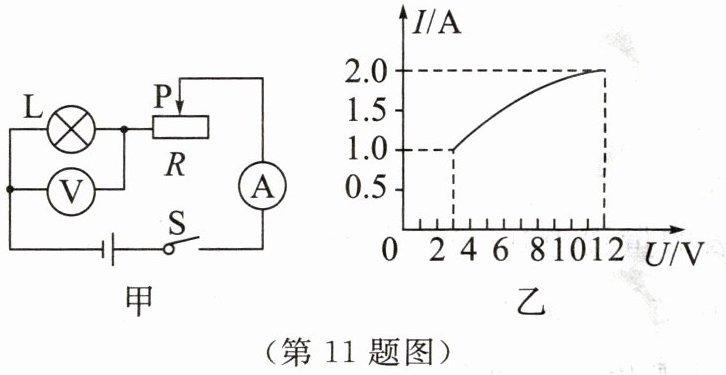

11. 如图甲所示,电源电压保持不变,小灯泡的额定电压为12 V,闭合开关S后,在滑片P从最右端滑到最左端的过程中,小灯泡的 $ I - U $ 关系图像如图乙所示.下列说法中错误的是 (C)

A.电源电压为12 V
B.滑动变阻器的最大阻值为9 Ω
C.该电路的总功率变化范围为1~24 W
D.小灯泡正常发光时的电阻为6 Ω

答案： C

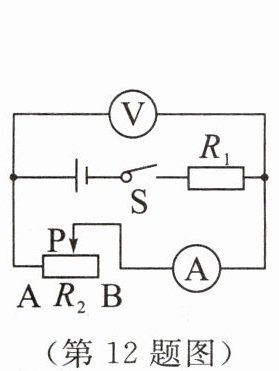

12. 在如图所示的电路中,电源电压不变, $ R_1 $ 为定值电阻, $ R_2 $ 为滑动变阻器(A、B为其两端点).闭合开关S,当滑片P在某一端点时,电流表的示数为0.1 A, $ R_2 $ 消耗的电功率为1 W;当滑片P移动至某一位置时,电流表的示数为0.3 A, $ R_2 $ 消耗的电功率为1.8 W.在当滑片P从A移到B的过程中 (D)

A.电流表的示数变化了0.6 A
B.电压表的示数变化了4 V
C.$ R_1 $ 消耗的电功率变化了5 W
D.电路消耗的总功率变化了6 W

答案： D
