《2025年新课程示径学案作业设计九年级物理全一册苏科版》

3. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家里所有的用电器都停止了工作,其原因可能是(C)
A.这个插座的火线和零线原来就相接触形成了短路
B.插头与这个插座接触不良形成了断路
C.插头插入这个插座时,导致火线和零线相接触形成了短路
D.同时工作的用电器过多,导致干路电流过大,空气开关跳闸

答案： C

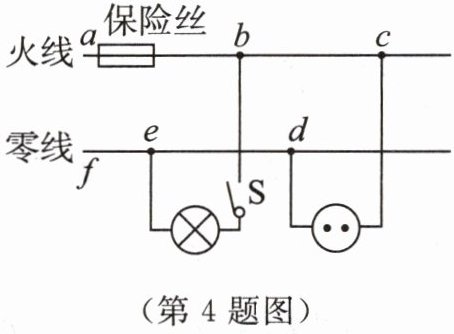

4. 在如图所示的家庭电路中,闭合开关 S,灯泡不能发光,用测电笔检测双孔插座左右两孔,氛管都发光。若电路中只有一处故障,则发生故障的是(D)

(第 4 题图)

A.插座发生短路
B.灯泡发生短路
C.$ d、e $ 间断路
D.$ e、f $ 间断路

答案： D

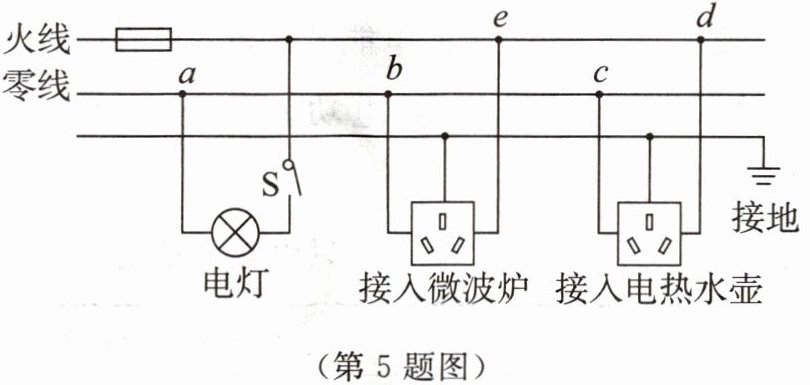

5. 小强同学放学回家后,打开电灯,接入电热水壶,两者均正常工作,接着启动微波炉加热食品时,发现微波炉不工作,电热水壶突然停止工作,但是电灯仍然正常发光,如图所示。他对故障作了下列四种判断,其中正确的是(B)


(第 5 题图)
A.零线上 $ a、b $ 间断路
B.零线上 $ b、c $ 间断路
C.微波炉所在支路 $ be $ 间短路
D.电热水壶所在支路 $ cd $ 间短路

答案： B

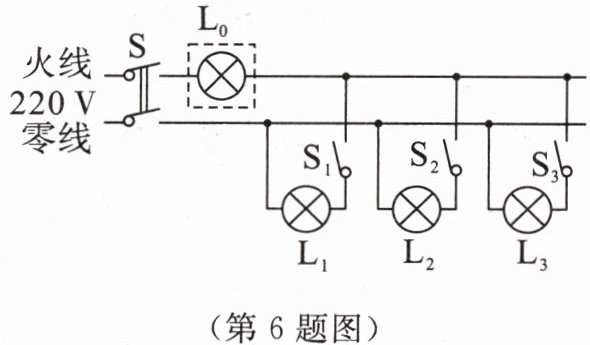

6. 电工师傅常用一只标有“$ 220\,V\ \ 40\,W $”字样的灯 $ L_0 $ (检验灯)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。
(1)若要检查 $ L_1 $ 所在支路,则要同时闭合的开关是S、S₁。
(2)若 $ L_2 $ 所在支路完好无损,则只闭合 $ S、S_2 $ 时,$ L_0 $ 的发光情况是比正常发光时暗(选填“比正常发光时亮”“正常发光”或“比正常发光时暗”)。
(3)当只闭合 $ S、S_3 $ 时,$ L_0 $ 正常发光,则 $ L_3 $ 所在支路短路。

(第 6 题图)

答案：
(1)S、S₁；
(2)比正常发光时暗；
(3)短路
