《2025年新课程示径学案作业设计九年级物理全一册苏科版》

1. 关于“探究电流跟电阻的关系”和“伏安法测量定值电阻”这两个实验,下列说法不正确的是 (A)
A.它们都是采用控制变量的研究方法
B.它们的滑动变阻器在实验电路中的作用是不同的
C.前者多次测量的目的是分析多组数据,得出电流跟电阻的关系
D.后者多次测量的目的是取电阻的平均值,减小误差

答案： A

2. 在“伏安法测定值电阻”的实验中,下列做法不正确的是 (D)
A.连接电路时,开关应断开
B.在无法估计被测电压、电流的大小时,可用试触法选取合适的量程
C.将滑动变阻器连入电路时,滑片应放到使电路中电流最小的位置
D.测出一组电压、电流的值后,即可计算得到待测电阻的阻值

答案： D

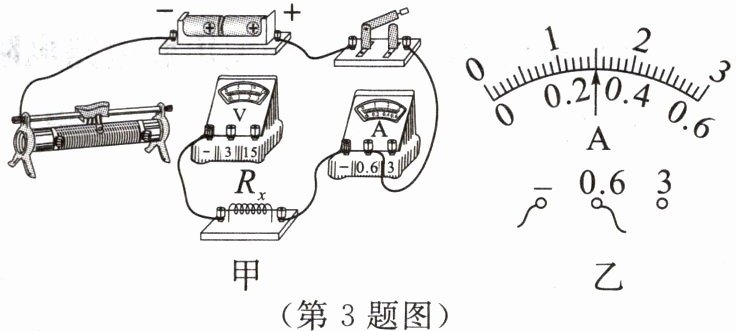

3. 在测量阻值约为 $ 5 Ω $ 的定值电阻 $ R_x $ 的实验中,小明用如图甲所示的器材进行实验,电源电压保持不变.
(1) 连接电路时,开关应断开.请用笔画线代替导线,将如图甲所示的实物电路连接完整,要求:滑动变阻器的滑片向右滑动时,连入电路的电阻变小.
(2) 闭合开关后,发现电流表指针不动,电压表的示数为电源电压,故障原因是$ R_x $ 断路(选填“$ R_x $ 短路”或“$ R_x $ 断路”).
(3) 改正错误后,小明改变 $ R_x $ 两端的电压和电流.两次测得的电阻值分别为 $ R_1 = 5.1 Ω $, $ R_2 = 5.3 Ω $.第三次测量时,电压表的示数为 1.5 V,电流表的示数如图乙所示,则 $ R_3 = $5.0 $ Ω $,实验测得值应为 $ R_x = $____5.1 $ Ω $(结果保留一位小数).
(4) 将电阻 $ R_x $ 换成小灯泡,重复上述实验,发现几次实验测得小灯泡的电阻相差比较大,原因可能是灯丝电阻随温度升高而增大.
(5) 若不添加其他器材,利用如图甲所示电路还可完成的电学实验有:探究电流与电压的关系(写出一个即可).

答案：
(1) 断开；（滑动变阻器连接右下端接线柱与开关右端，图略）
(2) $R_x$ 断路
(3) 5.0；5.1
(4) 灯丝电阻随温度升高而增大
(5) 探究电流与电压的关系

4. 一个灯泡的电阻是 $ 20 Ω $,正常工作的电压是 8 V,现在把它接到电压是 9 V 的电源上,要使它正常工作,需要给它串联一个阻值多大的电阻?

答案： 1. 首先，根据欧姆定律 $I = \frac{U}{R}$，计算灯泡正常工作时的电流：
$I_{L}=\frac{U_{L}}{R_{L}}=\frac{8V}{20\Omega}=0.4A$
2. 然后，当灯泡与串联电阻 $R$ 接到 $9V$ 电源上正常工作时，串联电路中电流处处相等，此时电路中的电流 $I = I_{L}=0.4A$，电源电压 $U = 9V$，灯泡两端电压 $U_{L}=8V$，根据串联电路电压特点 $U = U_{L}+U_{R}$，可得串联电阻两端电压：
$U_{R}=U - U_{L}=9V - 8V = 1V$
3. 最后，再根据欧姆定律 $R=\frac{U}{I}$，计算串联电阻的阻值：
$R=\frac{U_{R}}{I}=\frac{1V}{0.4A}=2.5\Omega$
答：需要给它串联一个阻值为 $2.5\Omega$ 的电阻。
