《2025年新课程示径学案作业设计九年级物理全一册苏科版》

例 2 A、B 两个用电器分别接入图甲电路中,经测量,用电器 A、B 的电流与电压关系如图乙所示,写出从图乙中可以获得的信息：
(1)用电器 A 的电阻是10Ω.
(2)用电器 B 的电阻随电压的增大而增大(选填“增大”“减小”或“不变”).
活动二 图像判别

答案：
(1)10；
(2)增大

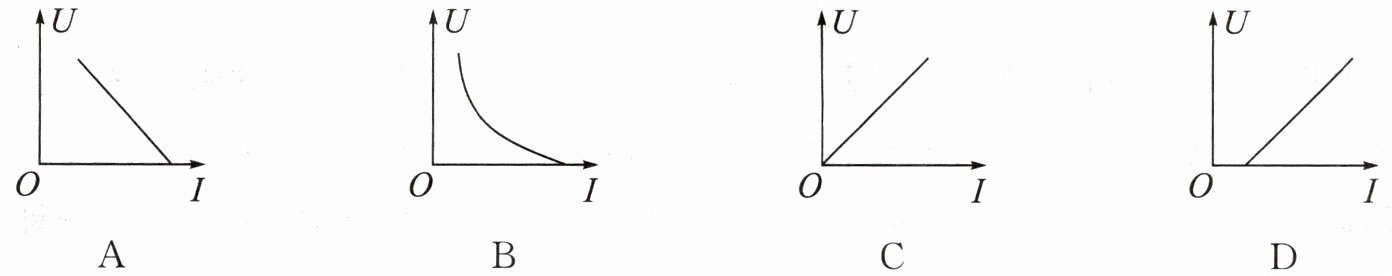

例 3 在如图所示的电路中,电源电压不变$,R_1$为定值电阻$,R_2$为滑动变阻器.闭合开关 S,移动滑片 P,多次记录电压表的示数 U 和对应电流表的示数 I,则下列绘出的 U - I 关系图像正确的是(A)

答案： A

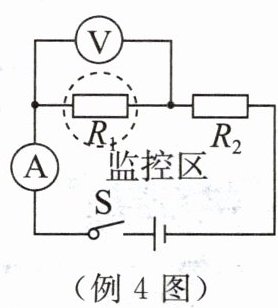

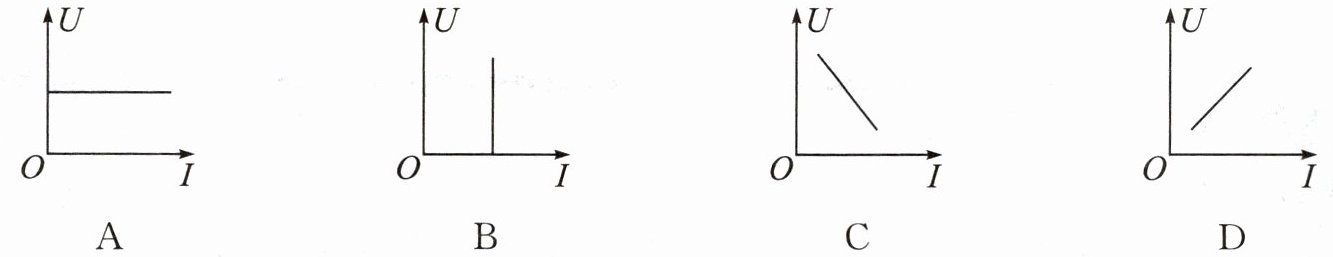

例 4 在如图所示的电路中,电源电压不变$,R_1$为热敏电阻,其阻值随温度的升高而减小,闭合开关 S,当监控区的温度升高时,电压表示数 U 与电流表示数 I 的关系图像是(C)


活动三 图像应用

答案： C

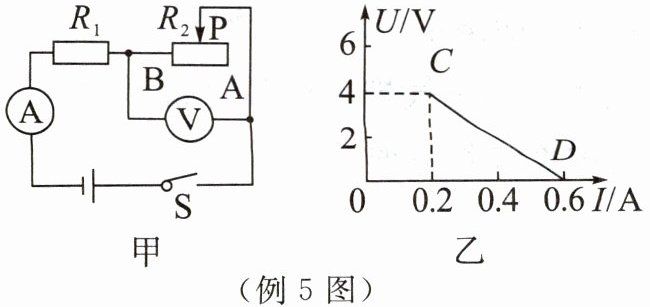

例 5 如图甲所示,电源电压保持不变$,R_1 = 10Ω.$当闭合开关 S,滑动变阻器的滑片 P 从 A 端移到 B 端,两电表的示数变化关系用如图乙中线段 CD 所示.求：
(1)电源电压；
(2)滑片 P 滑到 AB 中点时电压表的示数.

答案：
(1)电源电压为$6V$；
(2)滑片P滑到AB中点时电压表的示数为$3V$。
