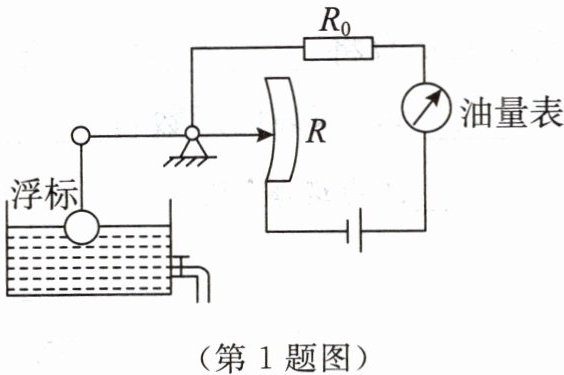

1. 如图所示是一种测定油箱内油量的装置,从油量表指针所指的刻度,就可以知道油箱内油量的多少。$ R $ 是滑动变阻器,它的金属滑片是杠杆的一端,$ R_{0} $ 是定值电阻,关于该装置下列说法正确的是(D)

A.油量表是由电压表改装而成
B.油量减少时,电路中的电流增大
C.油量减少时,滑动变阻器接入电路中电阻减小
D.油量增加时,$ R_{0} $ 两端电压增大

答案： D

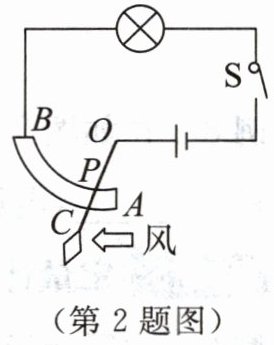

2. 一位同学设计了一个风力测定仪,如图所示,$ O $ 是转动轴,$ OC $ 是金属杆,下面连接着一块迎风板,无风时 $ OC $ 是竖直的,风越强,$ OC $ 杆偏转的角度越大。$ AB $ 是一段圆弧形电阻,$ P $ 点是金属杆与圆弧形电阻接触点,电路中接有一个小灯泡(灯泡电阻不变),测风力时,闭合开关 $ S $。通过分析可知：金属杆 $ OC $ 与弧形电阻 $ AB $ 组合在一起相当于一个滑动变阻器,观察____灯泡亮度可以粗略地反映风力的大小。若要比较灵敏地反映风力的大小,可采取在电路中____串联一个____电流表的方法。(要求：风力越大,电表示数越大)

答案： 滑动变阻器；灯泡亮度；串；电流表

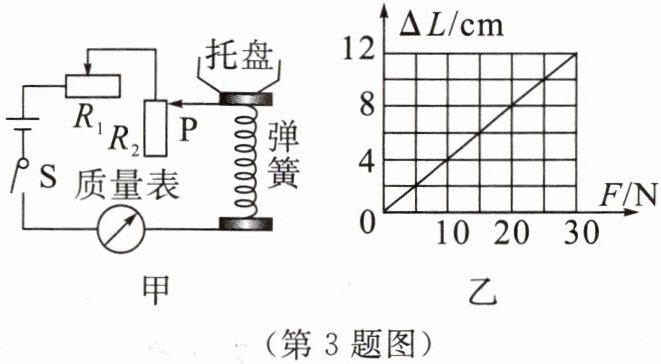

3. 图甲是某电子秤的原理图。$ R_{1} $ 是调零电阻,$ R_{2} $ 是一根长 $ 10 \, cm $ 的均匀电阻丝,托盘与弹簧相连,滑片 $ P $ 固定在弹簧上端并能随弹簧的伸缩上下移动。空盘时,滑片 $ P $ 位于 $ R_{2} $ 的最上端,称量最大值时,滑片 $ P $ 位于 $ R_{2} $ 的最下端。$ R_{2} $ 的最大阻值为 $ 40 \, \Omega $,电源电压为 $ 3 \, V $。滑片 $ P $ 与弹簧的电阻不计。已知该弹簧压缩的长度 $ \Delta L $ 与所受压力 $ F $ 的关系如图乙所示。$ g $ 取 $ 10 \, N/kg $。

(1)图甲中的质量表用电流表改装而成。
(2)空盘时,闭合开关 $ S $,电路电流为 $ 0.3 \, A $,此时 $ R_{1} $ 接入电路的阻值为10$ \Omega $。
(3)该电子秤可称量的最大质量为2.5$ kg $,此时电路电流为0.06$ A $。
(4)若长期使用导致电源电压减小,为能校零,应使 $ R_{1} $ 接入电路的电阻减小。

答案：
(1)电流
(2)10
(3)2.5；0.06
(4)减小
