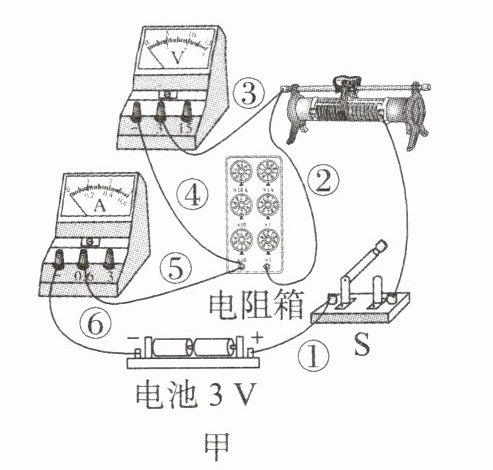

4. (科学探究)小军利用图甲中的电路探究电流与电阻的关系,所用器材规格已在图中标明。

(1)实验中,无论如何调节滑动变阻器的滑片,电流表的示数始终为零,电压表的示数始终为3V。经检查发现是某根导线出现了开路,该导线是
(2)测量结束后,应先

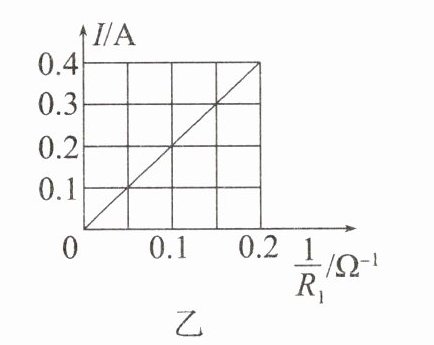

(3)将电流表的示数记为I,电阻箱和滑动变阻器接入电路的阻值分别记为$R_{1}$和$R_{2}$。小军根据实验数据绘制的I与$\frac{1}{R_{1}}$之间关系的图像如图乙所示。

①根据图乙可得出“在电压一定时,通过导体的电流与导体的电阻成

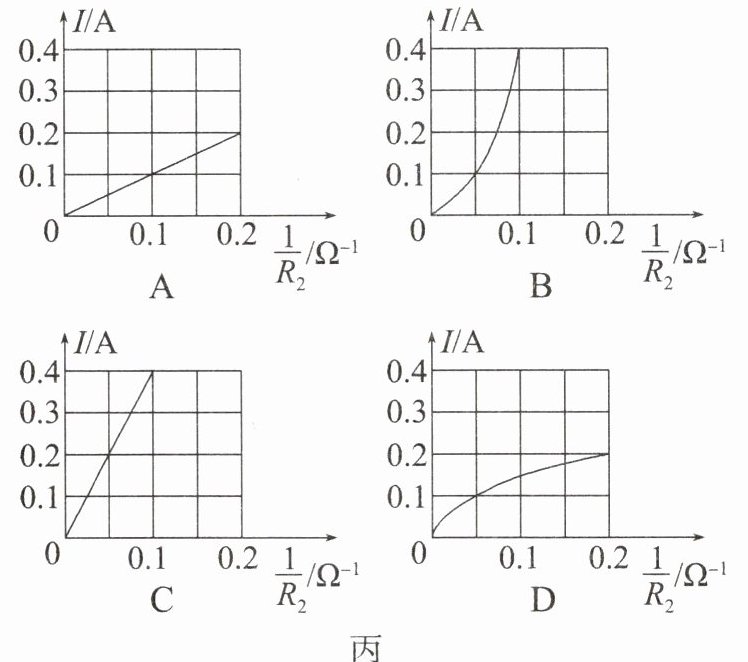

②在图丙的选项中,能正确反映I与$\frac{1}{R_{2}}$之间关系的是

(1)实验中,无论如何调节滑动变阻器的滑片,电流表的示数始终为零,电压表的示数始终为3V。经检查发现是某根导线出现了开路,该导线是
②
(填导线编号)。(2)测量结束后,应先
断开开关
,拆除电源
两端的导线后,再拆除其他导线并整理好器材。(3)将电流表的示数记为I,电阻箱和滑动变阻器接入电路的阻值分别记为$R_{1}$和$R_{2}$。小军根据实验数据绘制的I与$\frac{1}{R_{1}}$之间关系的图像如图乙所示。
①根据图乙可得出“在电压一定时,通过导体的电流与导体的电阻成
反比
”的实验结论。②在图丙的选项中,能正确反映I与$\frac{1}{R_{2}}$之间关系的是
B
(填字母)。
答案:
1. (1)
解:在探究电流与电阻关系的电路中,电流表的示数始终为零,说明电路断路,电压表的示数始终为$3V$,说明电压表与电源连通。
若$①$导线开路,电压表无示数;若$②$导线开路,电流表无示数,电压表有示数且等于电源电压(电源电压为$3V$);若$③$导线开路,电流表有示数,电压表无示数;若$④$导线开路,电流表无示数,电压表无示数。所以开路的导线是$②$。
2. (2)
测量结束后,应先断开开关,拆除电源两端的导线后,再拆除其他导线并整理好器材。
3. (3)
①
根据图乙,$I$与$\frac{1}{R_{1}}$成正比,因为$\frac{1}{R_{1}}$与$R_{1}$成反比,所以在电压一定时,通过导体的电流与导体的电阻成反比。
②
解:根据串联电路电压特点$U = U_{1}+U_{2}$($U = 3V$),$U_{1}=IR_{1}$,$U_{2}=IR_{2}$,可得$I=\frac{U}{R_{1} + R_{2}}$。
由图乙可知,当$I = 0.1A$时,$\frac{1}{R_{1}}=0.1\Omega^{-1}$,则$R_{1}=10\Omega$,此时$U_{1}=IR_{1}=0.1A×10\Omega = 1V$,$U_{2}=U - U_{1}=3V - 1V = 2V$,$R_{2}=\frac{U_{2}}{I}=\frac{2V}{0.1A}=20\Omega$。
因为$U = I(R_{1}+R_{2})$,$R_{1}$是定值(由图乙数据可算出$R_{1}=\frac{U_{1}}{I}=\frac{1V}{0.1A}=10\Omega$),$U = 3V$,所以$I=\frac{3V}{10\Omega+R_{2}}$,$I$与$R_{2}$成反比,$I$与$\frac{1}{R_{2}}$成正比,能正确反映$I$与$\frac{1}{R_{2}}$之间关系的是$B$。
答案:(1)$②$;(2)断开开关;电源;(3)①反比;②$B$。
解:在探究电流与电阻关系的电路中,电流表的示数始终为零,说明电路断路,电压表的示数始终为$3V$,说明电压表与电源连通。
若$①$导线开路,电压表无示数;若$②$导线开路,电流表无示数,电压表有示数且等于电源电压(电源电压为$3V$);若$③$导线开路,电流表有示数,电压表无示数;若$④$导线开路,电流表无示数,电压表无示数。所以开路的导线是$②$。
2. (2)
测量结束后,应先断开开关,拆除电源两端的导线后,再拆除其他导线并整理好器材。
3. (3)
①
根据图乙,$I$与$\frac{1}{R_{1}}$成正比,因为$\frac{1}{R_{1}}$与$R_{1}$成反比,所以在电压一定时,通过导体的电流与导体的电阻成反比。
②
解:根据串联电路电压特点$U = U_{1}+U_{2}$($U = 3V$),$U_{1}=IR_{1}$,$U_{2}=IR_{2}$,可得$I=\frac{U}{R_{1} + R_{2}}$。
由图乙可知,当$I = 0.1A$时,$\frac{1}{R_{1}}=0.1\Omega^{-1}$,则$R_{1}=10\Omega$,此时$U_{1}=IR_{1}=0.1A×10\Omega = 1V$,$U_{2}=U - U_{1}=3V - 1V = 2V$,$R_{2}=\frac{U_{2}}{I}=\frac{2V}{0.1A}=20\Omega$。
因为$U = I(R_{1}+R_{2})$,$R_{1}$是定值(由图乙数据可算出$R_{1}=\frac{U_{1}}{I}=\frac{1V}{0.1A}=10\Omega$),$U = 3V$,所以$I=\frac{3V}{10\Omega+R_{2}}$,$I$与$R_{2}$成反比,$I$与$\frac{1}{R_{2}}$成正比,能正确反映$I$与$\frac{1}{R_{2}}$之间关系的是$B$。
答案:(1)$②$;(2)断开开关;电源;(3)①反比;②$B$。
