《2025年一本同步训练九年级物理全一册沪科版重庆专版》

5. 某同学利用如图所示的电路，探究“电压一定时，通过导体的电流跟电阻的关系”，已知电源电压为6V，实验用到的电阻分别为5Ω、10Ω、15Ω、20Ω、25Ω。实验中电阻R由小到大进行更换，并且保持电压表的示数为2.5V不变，则需要调节滑动变阻器的滑片P向右端移动。为了能够完成整个实验，滑动变阻器的最大阻值应不小于35Ω。

答案： 向右端移动 35

6. 两个定值电阻，一个标有“20Ω 0.3A”，另一个标有“60Ω 0.6A”。若将它们串联接入电路，电路两端允许加的最大电压为24V；若将它们并联接入电路，则干路允许通过的最大电流为0.4A。

答案： 24 0.4

变式有一个标有“8V 0.5A”的小灯泡和一个规格为“20Ω 1.5A”的滑动变阻器。若将它们串联使用，电路两端允许加的最大电压是18V；若将它们并联使用，干路允许通过的最大电流是2A。

答案： 【变式】18 2

7. 如图所示，电源电压不变，电阻$R_2 = 4Ω$，闭合开关，小明在实验过程中仅记录了三只电表的示数，分别为1、4、5，但漏记了单位，则电源电压为4V，电阻$R_1$的阻值为1Ω。

答案： 4 1

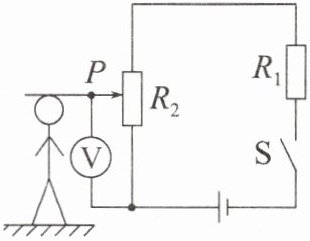

8. 初三实验小组的同学决定设计一个如图所示的简易身高测量仪，他们的设想是用滑片在绷直的电阻丝上移动代替滑动变阻器，将电压表改装成身高显示仪，且测量仪测量身高的范围能达到最大，测量精确度最高。已知电源电压(恒为12V)、电压表(量程0~3V)、长80cm的均匀电阻丝$R_2$(0.5Ω/cm)。下列说法正确的是 (D)
A. 该身高测量仪的刻度盘不均匀
B. 定值电阻$R_1$的阻值为100Ω
C. 若要提高测量仪的测量范围，可以换用大量程的电压表
D. 对身高为170cm的小欣进行测量时，电压表的示数为1.5V；对小琳进行测量时，电压表的示数为1.8V，则小琳的身高为178cm

答案： D
