《2025年一本同步训练九年级物理全一册沪科版重庆专版》

8. (2023·重庆八中定时作业)如图所示的电路图中,下列说法中不正确的是 (C)
A.只闭合开关S₁,灯L₁、L₂串联
B.只闭合开关S₂、S₃,只有灯L₃亮
C.闭合开关S₁、S₂、S₃,灯L₁、L₂、L₃都亮
D.通过开关的闭合和断开,无法实现灯L₁、L₂并联

答案： C

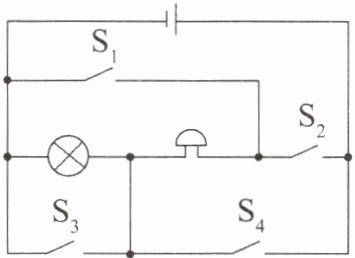

变式(2025·鲁能巴蜀中学月考)关于如图所示的电路,下列分析正确的是 (D)
A.仅闭合开关S₂和S₄时,灯和电铃并联,开关S₄只控制灯
B.仅闭合开关S₂时,灯和电铃并联,开关S₂控制灯和电铃
C.把开关S₂换成电动机,只断开开关S₃时,灯、电动机和电铃三个并联,开关S₄控制整个电路
D.把开关S₃换成电动机,仅闭合开关S₁和S₄时,灯、电动机和电铃三个并联,开关S₁控制电铃

答案： D

9. 根据下列条件,分析如图所示的电路。
(1)当开关S₁、S₂闭合,S₃、S₄断开时,灯泡L₁发光。
(2)当开关S₂、S₄闭合,S₁、S₃断开时,灯泡L₂发光。
(3)当开关S₃、S₄闭合,S₁、S₂断开时,灯泡L₃发光。
(4)当开关S₁、S₂、S₃闭合,S₄断开时,灯泡L₁发光。
(5)当开关S₂、S₃、S₄闭合,S₁断开时,灯泡L₂、L₃发光,它们是并联。
(6)当开关S₁、S₃闭合,S₂、S₄断开时,灯泡L₁、L₂、L₃发光,它们是串联。
变式(一本原创)在第9题中,通过变换开关的通断,能(选填“能”或“不能”)实现三个小灯泡并联。

答案：
(1)$L_{1}$
(2)$L_{2}$
(3)$L_{3}$
(4)$L_{1}$
(5)$L_{2}$、$L_{3}$ 并
(6)$L_{1}$、$L_{2}$、$L_{3}$ 串
@@能

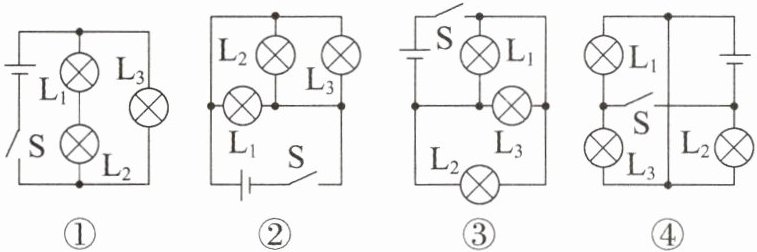

10. 下列电路图中,闭合开关后,三只灯泡并联的电路有②③④。(填序号)

答案： ②③④

11. 如图所示,关于下列三只灯泡连接情况的说法正确的是 (B)
A.灯泡L₁、L₂、L₃均为串联
B.灯泡L₁、L₂、L₃均为并联
C.灯泡L₁、L₂并联后再和灯泡L₃串联
D.灯泡L₂、L₃并联后再和灯泡L₁串联

答案： B
