《2025年一本同步训练九年级物理全一册沪科版重庆专版》

11. 如图所示的电路中，只闭合开关S₁时，电压表能测出灯L₁两端的电压，若只闭合开关S₂，则电压表____不能(选填“能”或“不能”)测出灯L₂两端的电压。

答案： 11.不能

12. (一本原创)如图所示，闭合开关后，小张认为电压表测的是灯泡L₁两端的电压，小启认为电压表测的是灯泡L₁和电源两端的电压之和，小宇认为电压表测的是灯泡L₂两端的电压，你同意____小宇(选填“小张”“小启”或“小宇”)的说法。

答案： 12.小宇

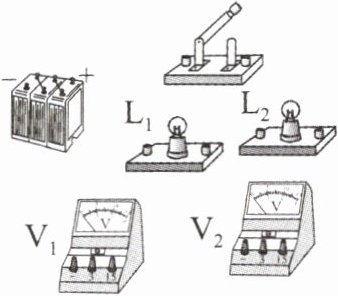

13. 用笔画线代替导线，将如图所示的电路元件连接起来，要求灯L₁、L₂串联，电压表V₁测灯L₁两端的电压(约为2~3V)，电压表V₂测电源两端的电压(约为5~6V)。

答案：
13.如图所示。

14. 若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现 (C)
A.电流表指针明显偏转
B.小灯泡发光
C.电压表指针明显偏转
D.电池被烧坏

答案： 14.C

变式如图所示，一同学做实验时把电压表与电流表的位置接错了。闭合开关后，则：(均选填“可能”或“不可能”)
(1)电流表可能被烧毁；
(2)电压表不可能被烧毁；
(3)灯泡不可能被烧毁；
(4)电源可能被烧毁。

答案： 【变式】
(1)可能
(2)不可能
(3)不可能
(4)可能

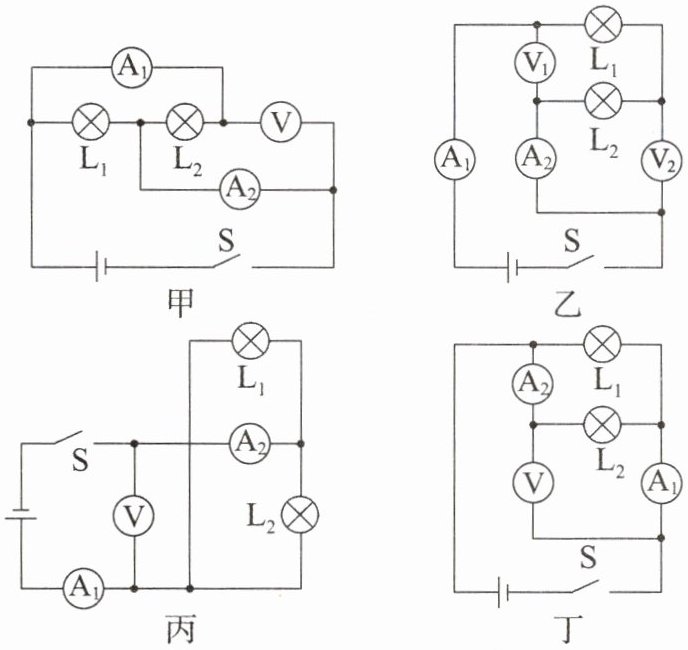

15. (一本原创)在甲、乙、丙、丁四幅图中，闭合开关S。(涉及灯泡的相关问题选填“串”或“并”；涉及电流表的相关问题选填“干路”“L₁支路”或“L₂支路”；涉及电压表的相关问题选填“L₁”“L₂”或“电源”)
(1)在图甲中，灯泡L₁、L₂并联，电流表A₁测L₂支路电流，A₂测干路电流。
(2)在图乙中，灯泡L₁、L₂串联，电压表V₁测电源两端电压，V₂测L₂两端电压。
(3)在图丙中，灯泡L₁、L₂并联，电流表A₁测干路电流，A₂测干路电流。
(4)在图丁中，灯泡L₁、L₂并联，电流表A₁测干路电流，A₂测L₂支路电流。

答案： 15.
(1)并 $ L_{2} $ 支路 干路
(2)串 电源 $ L_{2} $
(3)并 干路 干路
(4)并 干路 $ L_{2} $ 支路

16. 如图所示的电路中，若同时闭合开关S₁、S₂，则有示数的电表分别是A₁、A₂、V₁。

答案： 16.$ A_{1} $、$ A_{2} $、$ V_{1} $
