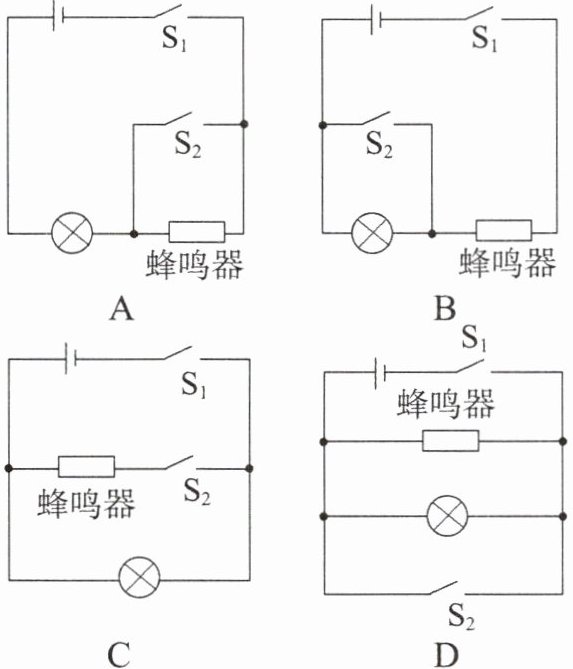

典例4 (2024·巴南区月考)中考体育学科测试在即，部分同学进行立定跳远测试时容易过线犯规。测试装置的基本原理是：当有同学踏上测试垫时，开关$S_{1}$、$S_{2}$同时闭合，指示灯亮；当机器感应到脚尖过线时，红外感应开关$S_{2}$断开，蜂鸣器发出声音提醒考生犯规。选项图中能实现上述功能的电路图是 (A)

答案： A

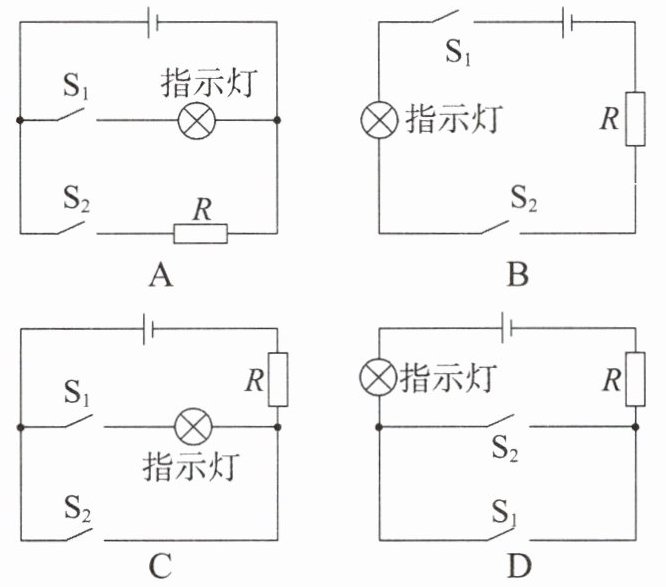

5. (2024·大渡口区期末)为了保证行车安全，轿车上设有安全带未系提示系统。当驾驶员坐在座椅上时，座椅下的开关$S_{1}$闭合，若未系安全带，则开关$S_{2}$断开，仪表盘上的指示灯亮起；若系上安全带，则开关$S_{2}$闭合，指示灯熄灭。符合上述设计要求的电路图是下图中的(R为电路保护器) (C)

答案： C

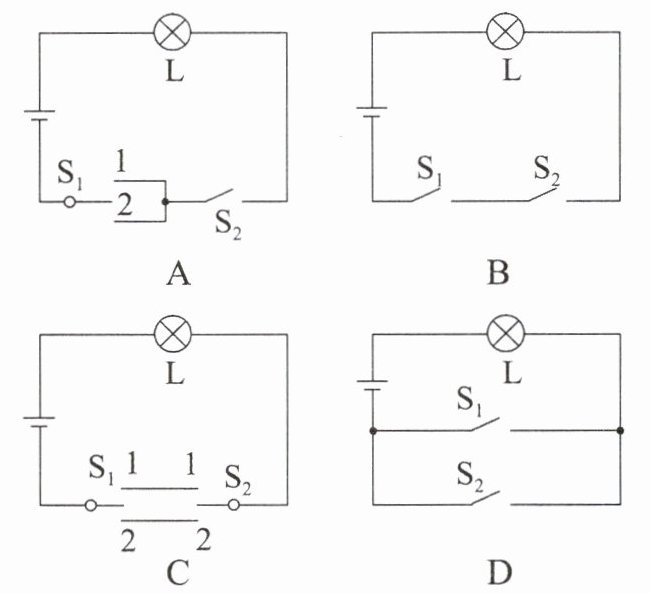

典例5 在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯。下面四幅图中能够满足要求的是(其中A中的$S_{1}$及C中的$S_{1}$、$S_{2}$为单刀双掷开关) (C)

答案： C

典例6 (一本原创)小张设计的一个电路被密封在一个不透明的盒子里。这个盒子里有电池、电灯、电铃各一个，面板上有三个接线柱A、B、C，如图所示。小启连接A、C，电灯亮，电铃不响；连接A、B，电铃响，电灯不亮；连接B、C，电灯不亮，电铃不响。小宇认为根据以上信息可以判断出这个不透明的盒子里的电路连接，请你根据上述情况在虚线框内画出这个不透明的盒子内的电路连接图。

答案：
如图所示。
