《2025年一本同步训练九年级物理全一册沪科版重庆专版》

12.如图所示，将一张口香糖的包装锡纸用剪刀修剪成中间狭窄的条形，并将锡纸条直接接在两节5号干电池的正、负极，随后锡纸条竟然燃烧起来，这是因为电路发生了短路，导致电路中电流很大，因此在连接电路时，我们一定不能将电源的正、负极直接用导线连接起来。

答案： 短路

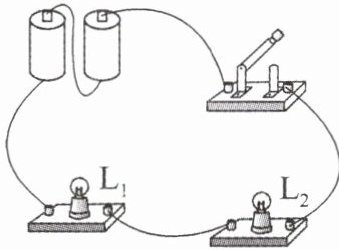

13.如图所示，此时电路处于开路状态；当开关闭合时，小灯泡都正常发光，此时电路处于通路状态；如果用一根导线把小灯泡L₁的两个接线柱连在一起，小灯泡L₁处于短路状态，此时小灯泡L₂会(选填“会”或“不会”)发光。

答案： 开路 通路 短路 会

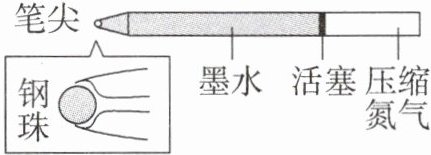

14.(跨学科实践)在空间站失重环境下，书写并非易事。用钢笔书写时，墨水不会自动往下流，导致书写过程断断续续。为此，NASA于1965年设计出如图所示的“太空圆珠笔”。NASA为何大费周章地研究这种笔而不使用铅笔呢?这是因为在太空舱里用铅笔书写，飞溅的铅笔芯细颗粒一旦进入电器线路连接的缝隙里，有可能导致电路发生短路故障。

答案： 短路

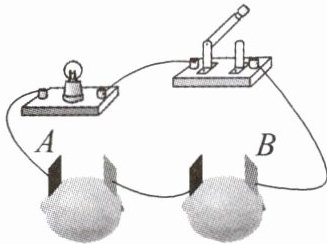

15.(一本原创)把两种不同的金属片分别插入两个柠檬中，制成“水果电池”，接入如图所示的电路，闭合开关后，小灯泡发光。下列说法正确的是 (D)
A.金属片A、B的极性可能是相同的
B.“水果电池”给电路提供了化学能
C.“水果电池”能导电是因为水果汁中有大量的自由电子
D.小灯泡的灯丝把电能转化为内能

答案： D

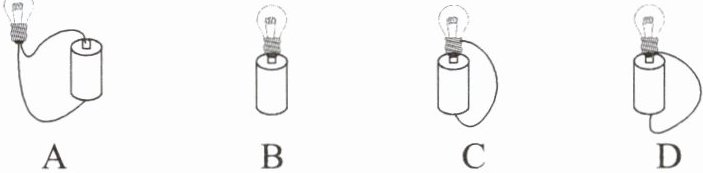

16.(2025·求精中学月考)小灯泡的结构如图所示，下图中的连接能让完好的小灯泡发光的是 (C)

答案： C

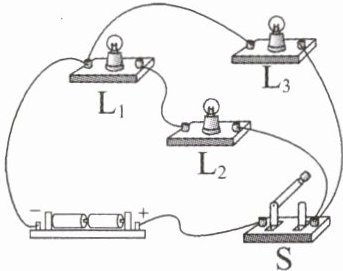

17.(一本原创)如图所示，闭合开关S后，灯L₁亮，灯L₂亮，灯L₃亮。(均选填“亮”或“不亮”)

答案： 亮 亮 亮

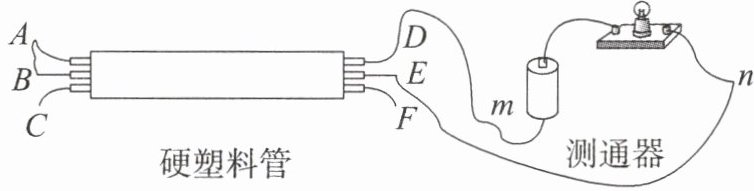

18.(2025·鲁能巴蜀中学月考)如图所示，在一根横跨长江两岸的硬塑料管内穿有三根完全相同的电线，为了辨别哪两个线头为同一根电线的两端，可以用如图所示的测通器来测试。连接A和B，将测通器的m连接在D上，当n连接E时小灯泡不发光，n连接F时小灯泡仍不发光。由此可以确定为同一根电线两端的是 (C)
A.AE
B.BF
C.CD
D.CF

答案： C
