《2025年一本同步训练九年级物理全一册沪科版重庆专版》

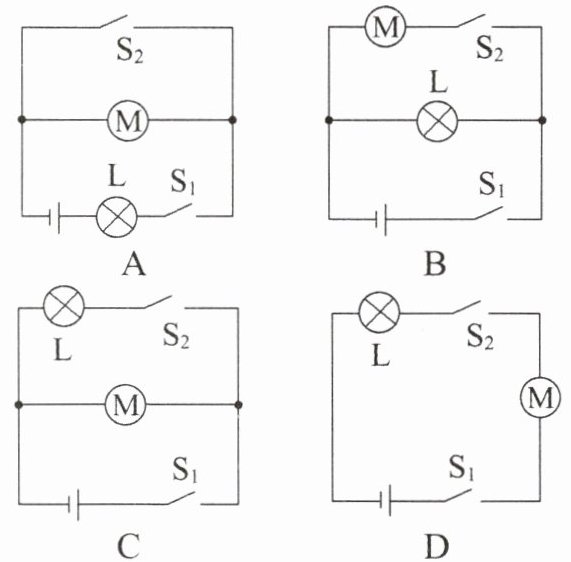

典例1 (2025·巴蜀中学开学考试)骑行时不戴头盔存在安全隐患，于是小明同学设计以下方案：骑行前，扫码成功后开关$S_{1}$闭合，指示灯L亮，但电动机不工作；从车头取出头盔并戴上后，头盔内遥控设备开关$S_{2}$闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是 (B)

答案： B

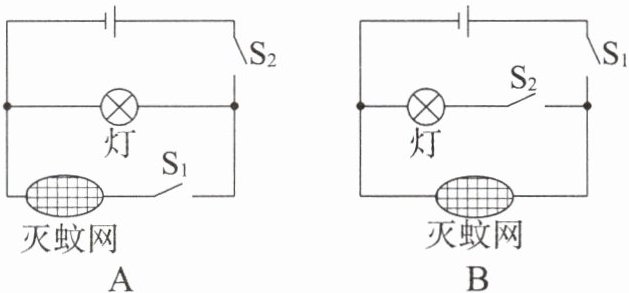

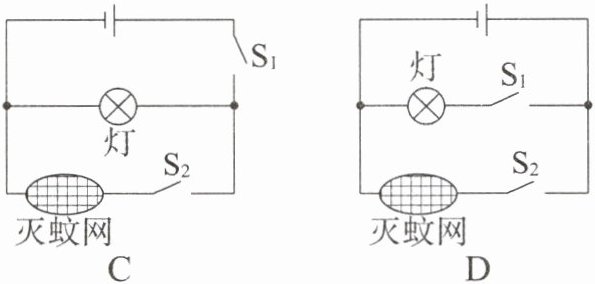

1. 如图所示的电蚊拍具有灭蚊和照明的功能，当只闭合开关$S_{1}$时，电蚊拍只起到灭蚊的作用，当同时闭合开关$S_{1}$、$S_{2}$时，电蚊拍同时起到灭蚊和照明的作用。下列电路设计符合要求的是 (B)

答案： B

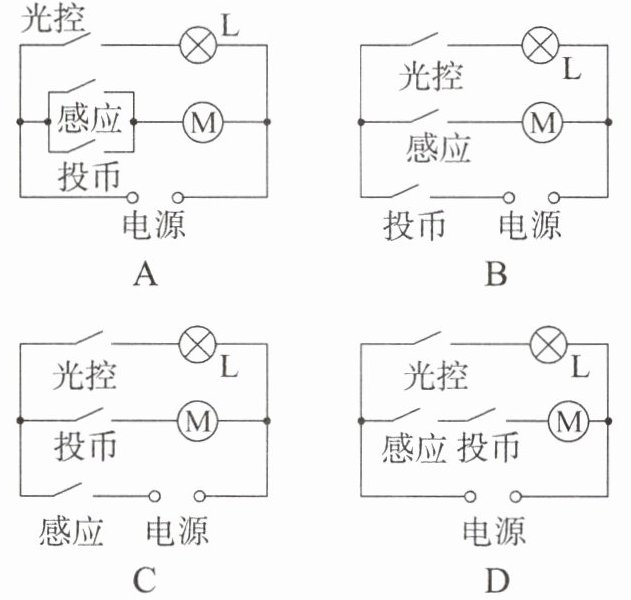

典例2 小明家所在的小区安装了自动售水机。售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。以下简化电路符合要求的是 (D)

答案： 【解析】：本题可根据串、并联电路的特点，结合题目中各开关与用电器的工作关系来分析电路。
### 步骤一：分析灯泡与电动机的连接方式
因为灯泡和电动机可以独立工作（光线较暗时灯泡工作，供水时电动机工作），根据并联电路中各支路用电器可以独立工作的特点，可知灯泡与电动机是并联的。
### 步骤二：分析各开关与对应用电器的连接关系
**灯泡支路**： 光线较暗时“光控开关”自动闭合，接通灯泡提供照明，说明光控开关控制灯泡，所以光控开关与灯泡串联。
**电动机支路**：售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水，这表明感应开关和投币开关都能单独控制电动机，根据“或”关系（闭合任意一个开关用电器都能工作，这些开关是并联的），可知感应开关和投币开关是并联的，然后再与电动机串联。
### 步骤三：逐一分析选项
**选项A**：光控开关与感应开关并联后再与灯泡串联，不符合光控开关单独控制灯泡的要求，**A错误**。
**选项B**：感应开关和光控开关并联，投币开关单独在干路，不符合感应开关和投币开关控制电动机、光控开关控制灯泡的要求，**B错误**。
**选项C**：感应开关单独控制一条支路，不符合感应开关和投币开关都能控制电动机的要求，**C错误**。
**选项D**： 灯泡与电动机并联，光控开关控制灯泡，感应开关和投币开关并联后控制电动机，符合题意，**D正确**。
【答案】：$\boldsymbol{D}$

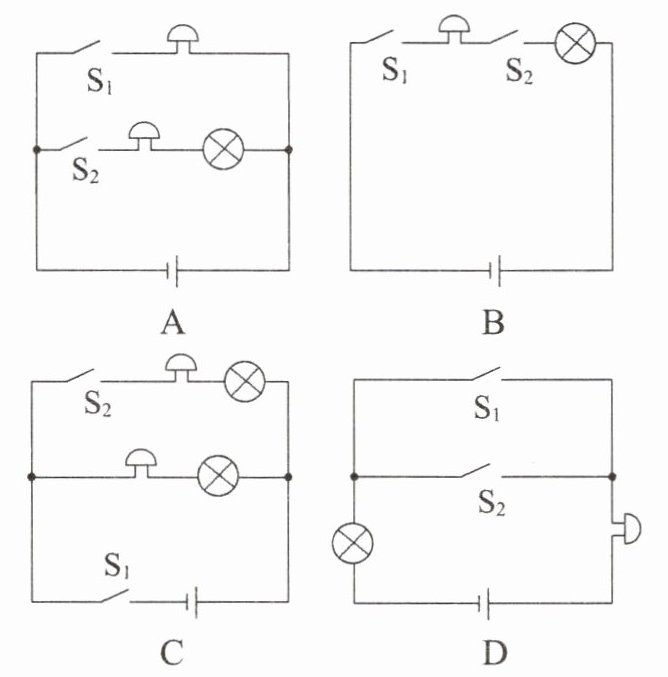

2. (2024·清华中学模拟)公交车上设有按铃系统，安装在下车车门口左右两边的扶杆上。当乘客准备下车时，按左或右任意一边的门铃开关，都会发出铃声，并且公交车前方还会显示“STOP”的指示灯。下图中设计的电路图，与该按铃系统功能吻合的是 (D)

答案： D
