《2025年一本同步训练九年级物理全一册沪科版重庆专版》

知识点1 电压
(1)电源在电路中的作用是提供电压。电压常用字母$U$表示，在国际单位制中，电压的单位是伏特，简称伏，符号是$V$，常用的电压单位还有千伏($kV$)和毫伏($mV$)，1kV=1000V，1V=1000mV。
(2)常见的电压值：一节新干电池的电压为1.5V，我国家庭电路的电压为220V，对人体安全的电压不高于36V。

答案：
(1)电压 $U$ 伏特 伏 $V$ 千伏($kV$) 毫伏($mV$) 1000 1000
(2)1.5 220 不高于36

知识点2 电压表的使用
(1)电压表(如图所示)：测量电压的仪表，符号为V。
(2)量程和分度值：实验室常用电压表的大量程为0～15V，分度值为0.5V；小量程为0～3V，分度值为0.1V；两个量程间是5倍关系。
(3)使用规则：①使用电压表之前，应观察指针是否调零，选择合适的量程，若无法估计电压大小时，应先选择大量程试触；②电压表要与被测用电器并联；③要使电流从电压表的“+”接线柱流入，“-”接线柱流出；④可以把电压表直接接到电源的两极上。

答案：
(1)电压 $ \text{V} $
(2)0～15V 0.5V 0～3V 0.1V 5
(3)①调零 量程 大 ②并 ③ $ + $ $ - $ ④可以

1. 下列说法错误的是 (C)
A.电源是提供电压的装置
B.电压是形成电流的原因
C.电路两端只要有电压就一定有电流
D.电路中有电流时电路两端就一定有电压

答案： 1.C

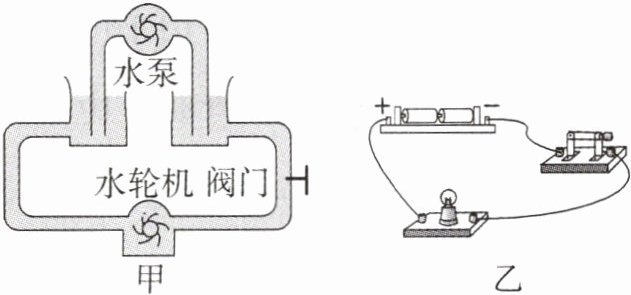

2. (2024·巴蜀中学定时作业)在学习电学，小鲁结合甲、乙两图作出了以下类比，其中不正确的是 (D)
A.开关类似于阀门，可以控制电路通断
B.电源的作用类似于水泵，使电路两端形成电压
C.水压使水管中形成水流；电压使电路中形成电流
D.电流类似于水流，电源外部电流方向从电池负极经用电器到正极

答案： 2.D

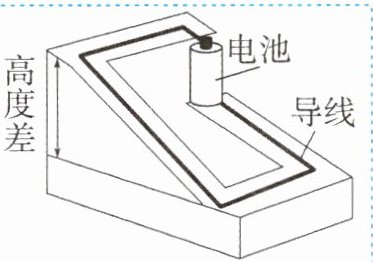

变式(模型建构)导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是 (C)
A.电流
B.电荷
C.电压
D.电量

答案： 【变式】C

3. (2025·九龙坡区月考改编)下列有关常见电压值的表述错误的是 (B)
A.一节新干电池的电压是1.5V
B.对人体安全的电压是36V
C.手机锂电池的电压是3.7V
D.我国家庭电路的电压是220V

答案： 3.B

变式普通笔记本电脑的电池电压最接近 (C)
A.220V
B.110V
C.20V
D.380V

答案： 【变式】C

4. 关于电压表的使用方法，下列说法不正确的是 (D)
A.电压表必须并联在待测电路两端
B.电压表可以直接接在电源的两极上
C.所测电压不能超过电压表的量程
D.电流从电压表“-”接线柱流入

答案： 4.D

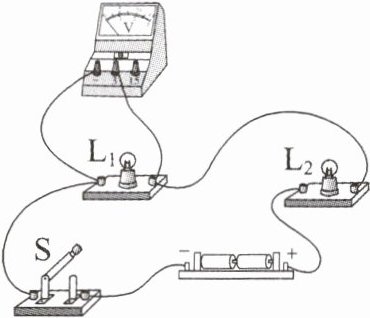

5. (2024·永川区期末)如图所示的电路中，闭合开关，电压表测量的是 (C)
A.电源两端的电压
B.开关S两端的电压
C.灯L₁两端的电压
D.灯L₂两端的电压

答案： 5.C
