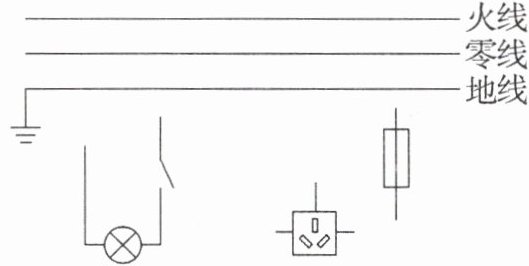

7. (2025·重庆八中月考)请你按照安全用电的要求,将图中带开关的电灯和带保险丝的三孔插座接入电路中。

答案：
如图所示。
　　　　　　

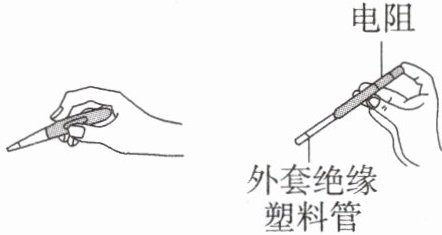

8. 测电笔正确使用的示意图如图所示。当正确使用测电笔时,由被测带电体(电源)、测电笔、人体和大地构成串联闭合电路。若其中测电笔的电阻为2×10⁶Ω,人体的电阻为4×10³Ω,其他电阻不计,正确使用测电笔来检测家庭电路的火线时:
(1)若忽略人体的电阻,则通过人体的电流是多少毫安? 0.11
(2)若不忽略人体的电阻,则测电笔和人体两端的电压之比是多少? 500:1

答案： 解:
(1)通过人体的电流
　I=$\frac{U}{R_1}$=$\frac{220V}{2×10^6\Omega}$=1.1×10−4A=0.11mA
(2)测电笔和人体两端的电压之比等于其电阻之比，则
　U1:U2=$\frac{R_1}{R_2}$=$\frac{2×10^6\Omega}{4×10^3\Omega}$ =$\frac{500}{1}$ =500:1

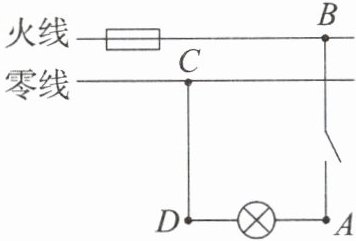

9. 某同学家房间内的部分电路如图所示,开关闭合后,灯泡正常发光,此时用测电笔接触A点,氖管发光。用测电笔接触D点,氖管不发光。(均选填“发光”或“不发光”)

变式1 第9题的电路图中,若闭合开关后,发现灯泡不亮,用测电笔测试图中的A、B、C、D四点,只有在测试C点时氖管不发光,可能发生的故障是C、D间开路。

答案： 发光　不发光
@@C、D间开路

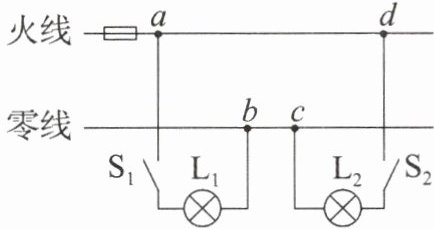

变式2 下图是某家庭电路连接图,闭合开关S₁、S₂,灯L₁发光,灯L₂不发光。用测电笔分别接触c、d两点,氖管都发光。若电路中只有一处故障,则(B)
A.灯L₁短路
B.b、c间开路
C.灯L₂开路
D.a、d间开路

答案： B

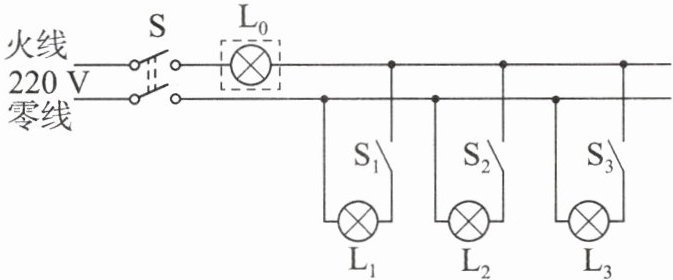

10. 电工师傅常用一只额定电压为220V的灯泡L₀(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。当开关S闭合后,再分别闭合开关S₁、S₂、S₃(每次只能闭合其中之一)时,可能出现以下三种情况,试判断(均选填“短路”“开路”或“正常”):
(1)灯泡L₀不亮,说明该支路开路。
(2)灯泡L₀正常发光,说明该支路短路。
(3)灯泡L₀发光呈暗红色,说明该支路正常。

答案：
(1)开路　
(2)短路　
(3)正常
