《2025年一本同步训练九年级物理全一册沪科版重庆专版》

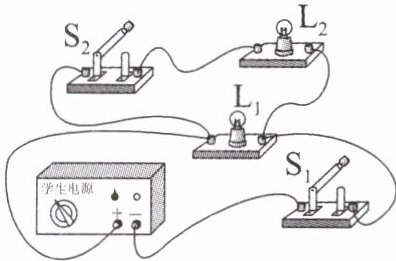

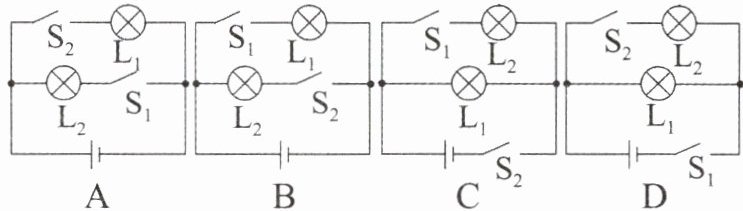

7. (2023·重庆一中消化作业)下列选项中的电路图和实物图相对应的是(D)

答案： D

8. 根据如图所示的电路，回答下列问题。
(1)只闭合开关$\text{S}_{1}$时，灯$L_{1}$工作，灯$L_{2}$不工作。
(2)只闭合开关$\text{S}_{2}$时，灯$L_{2}$工作，灯$L_{1}$不工作。
(3)只闭合开关$\text{S}_{3}$时，灯$L_{1}$、$L_{2}$工作。
(4)闭合开关$\text{S}_{1}$、$\text{S}_{2}$时，灯$L_{1}$、$L_{2}$工作。
(5)闭合开关$\text{S}_{1}$、$\text{S}_{3}$时，灯$L_{2}$短路。
(6)闭合开关$\text{S}_{2}$、$\text{S}_{3}$时，灯$L_{1}$短路。
(7)同时闭合开关$\text{S}_{1}$、$\text{S}_{2}$、$\text{S}_{3}$会造成电源短路。

答案：
(1)$L_{1}$ $L_{2}$
(2)$L_{2}$ $L_{1}$
(3)$L_{1}$、$L_{2}$
(4)$L_{1}$、$L_{2}$
(5)$L_{2}$
(6)$L_{1}$
(7)$S_{1}$、$S_{2}$、$S_{3}$

变式在如图所示的电路中，当开关$\text{S}_{2}$、$\text{S}_{3}$闭合，开关$\text{S}_{1}$断开时，灯$L_{1}$和$L_{2}$亮；当开关$\text{S}_{2}$断开，开关$\text{S}_{1}$、$\text{S}_{3}$闭合时，灯$L_{1}$亮；当开关$\text{S}_{1}$、$\text{S}_{2}$闭合时，会造成电源短路，这是绝对不允许的。

答案： $L_{1}$和$L_{2}$ $L_{1}$ 短路

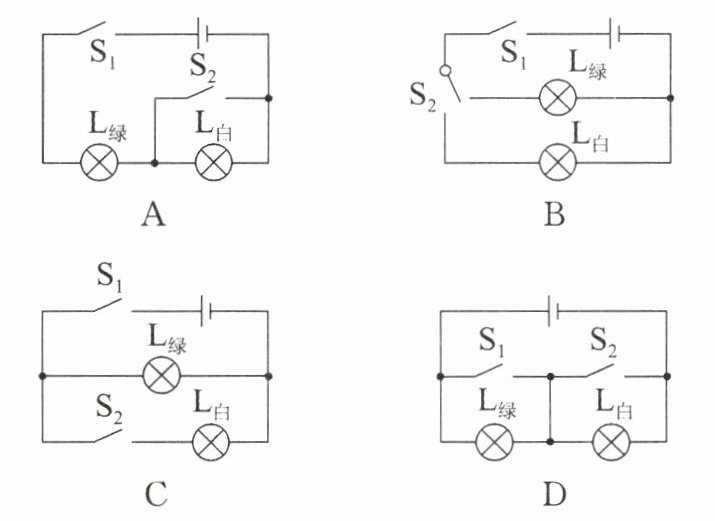

9. (2024·实验外国语期中改编)北京冬奥会开幕式上，有近400名演员挥动着发光杆，发光杆先发出绿光代表“绿草”，随后又发出白光组成“蒲公英”。已知发光杆上有两个开关，一个是总开关，另一个开关用来控制发出白光或绿光。下列电路设计图能实现的是(B)

答案： B

10. (2025·荣昌中学月考)某定时炸弹的引爆电路工作原理图如图所示，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识帮助专家进行排爆分析。
(1)定时器(时钟)应该安装在$b$导线上。在定时阶段，该导线是通路，因此起爆器被短路，所以在定时阶段起爆器不会引爆炸弹。
(2)定时结束时，定时器(时钟)会把$b$导线切断，此时电流能通过起爆器，所以在定时结束的瞬间起爆器立即引爆炸弹。
(3)综上可知，定时器(时钟)在定时阶段相当于一个闭合的开关。为使该定时爆炸装置停止工作，应立即剪断导线$a$。

答案：
(1)通 短路
(2)切断 能
(3)闭合 $a$
