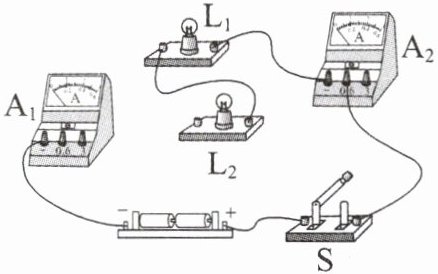

变式(2025·重庆一中月考)如图所示，请添加两根导线，使两只灯泡连成并联电路，电流表 A₁ 测量干路电流(选用大量程)，电流表 A₂ 测量通过灯泡 L₁ 的电流，开关 S 控制所有用电器。

答案：
如图所示。
　　　　　　

16. (一本原创)判断下列说法的对错。
(1) 有运动的电荷就能形成电流。 (×)
(2) 只有正电荷的定向移动才能形成电流。 (×)
(3) 电路中有电源就能形成电流。 (×)
(4) 电路中的灯泡发光，电路中有电流。 (√)
(5) 电路中的电流总是从电源正极流向负极。 (×)
(6) 金属导线中的电流是负电荷定向移动形成的。 (√)
(7) 在电解液中形成电流时，阴、阳离子定向移动的方向是相反的。 (√)

答案：
(1)×　
(2)×　　
(3)×　　
(4)√　
(5)×　
(6)√　
(7)√

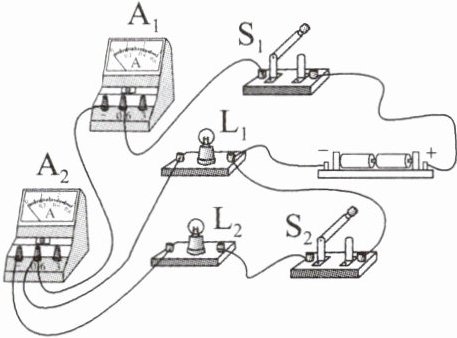

17. 小铭同学设计了如图所示的实物图并准备进行实验。下列操作中描述正确的是 (C)
A. 只闭合开关 S₁，灯泡 L₁、L₂ 均能发光
B. 同时闭合开关 S₁、S₂，灯泡 L₁ 短路
C. 同时闭合开关 S₁、S₂，电流表 A₁ 测通过干路的电流，电流表 A₂ 测通过灯泡 L₂ 的电流
D. 同时闭合开关 S₁、S₂，电流表 A₁ 测通过灯泡 L₁ 的电流，电流表 A₂ 测通过灯泡 L₂ 的电流

答案： C

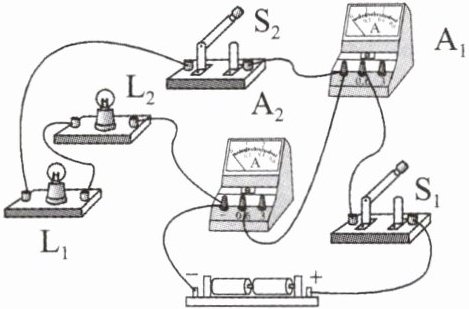

18. 如图所示，请在原图上只改动一根导线，使灯泡 L₁ 和 L₂ 组成并联电路，电流表 A₁ 测量干路电流，电流表 A₂ 测量通过灯泡 L₂ 的电流。要求：只需在改动的导线上画“×”，并用笔将改动的导线画出，连线不能交叉。

答案：
如图所示。
　　　　　　　

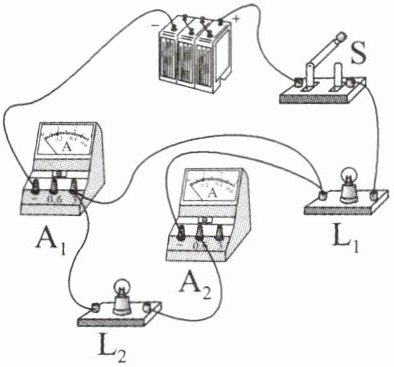

变式小明连接了如图所示的电路，闭合开关 S 后，观察到灯 L₂ 不发光，请在图上只改动一根导线，使灯 L₁、L₂ 并联，电流表 A₁ 测干路电流，电流表 A₂ 测通过灯 L₂ 的电流，开关 S 控制所有用电器。(要求：在需要改动的导线上画“×”，并用笔将改动后的导线画出，导线不能交叉)

答案：
如图所示。
　　　　　　　

19. (模型建构)在某电解液中，若 10 s 内沿相反方向通过某横截面的正、负离子的电荷量均为 2 C，则电解液中的电流为0.4A。

答案： 0.4　[思路点拨]　　可以想象通过横截面的正、负离子是两根并联的导线，因为这两根“导线”电流方向是相同的，所以将这两股电流相加即可。
