《2025年一本同步训练九年级物理全一册沪科版重庆专版》

10. 电流是电荷定向移动形成的，其单位是以法国物理学家安培的名字来命名的。

答案： 定向移动 安培

11. (2023·湖南怀化中考)一节干电池的电压是1.5V，家庭电路中各用电器之间的连接方式是并联(选填“串联”或“并联”)。

答案： 1.5 并联

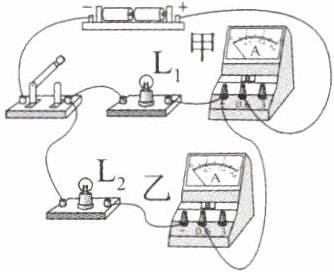

12. (2023·天津中考改编)在如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，通过灯L₂的电流为0.2A，则通过灯L₁的电流为0.3A。开关闭合，若灯L₂的灯丝突然断裂，甲电流表的示数将会变小；若灯L₁的灯丝突然断裂，乙电流表的示数将会不变。(后两空均选填“变大”“变小”或“不变”)

答案： 0.2 0.3 变小 不变

13. 如图所示的电路图，开关S接到a时，电压表的示数为9V，开关S接到b时，电压表的示数为4V，则电源电压为9V，灯L₂两端的电压为4V，灯L₁两端的电压为5V。

答案： 9 4 5

14. 小张要探究并联电路中电流的特点。
(1)为使探究的结论具有普遍性，灯L₁、L₂应选择规格不同(选填“相同”或“不同”)的灯泡。

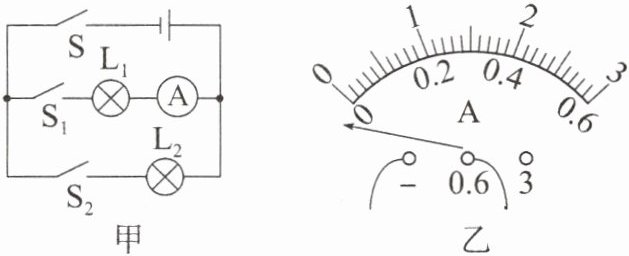

(2)他先按如图甲所示的电路图将所有开关闭合，发现开关S₁所在支路的灯亮，开关S₂所在支路的灯不亮。断开开关，交换两灯位置后，再闭合所有开关，发现仍然是开关S₁所在支路的灯亮，开关S₂所在支路的灯不亮。电路故障可能是D(填字母)。
A. 灯L₁的灯丝断开
B. 干路上的某根导线开路
C. 开关S₁所在支路的某根导线开路
D. 开关S₂所在支路的某根导线开路
(3)排除故障后，闭合开关前出现了如图乙所示的情景，是因为电流表未调零。
(4)用电流表测得两条支路和干路的电流分别为I₁、I₂和I，下列说法正确的是A(填字母)。
A. I = I₁ + I₂
B. I = I₁ = I₂

答案：
(1)不同
(2)D
(3)未调零
(4)A

15. 小明用如图甲所示的电路做“探究串联电路电压特点”的实验。
(1)在连接电路的过程中，开关必须断开，在串联电路中，开关可以控制所有用电器，开关位置的改变不影响(选填“影响”或“不影响”)它对用电器的控制。
(2)某次测量时，电压表的示数如图乙所示，则此时灯L₁两端的电压为1.9V。
(3)闭合开关后，小明发现灯L₁、L₂均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是灯L₁发生了开路(选填“短路”或“开路”)。
(4)排除故障后，小明在测量了灯L₁两端的电压后，断开开关，然后将AE导线接A接线柱的一端松开，接到D接线柱上，闭合开关后测量灯L₂两端的电压，小明的做法是错误(选填“正确”或“错误”)的，原因是电压表的正、负接线柱接反了。
(5)小明进行多次实验的主要目的是①(填序号)。
①寻找普遍规律
②减小实验误差

答案：
(1)断开 不影响
(2)1.9
(3)开路
(4)错误 电压表的正、负接线柱接反了
(5)①
