《2025年一本同步训练九年级物理全一册沪科版重庆专版》

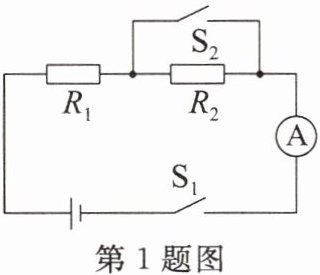

1. 如图所示，电源电压保持不变，当开关$S_{1}$闭合、$S_{2}$断开时，电流表的示数为$0.4A$；当开关$S_{1}$、$S_{2}$都闭合时，电流表的示数为$1.6A$，则电阻$R_{1}$与$R_{2}$的比值为(C)
A. $1:2$
B. $2:1$
C. $1:3$
D. $3:1$

答案： C

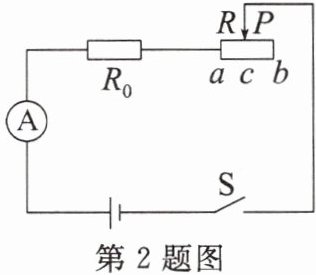

2. 如图所示，电源电压保持不变，$R_{0}=10Ω$。闭合开关$S$，当滑动变阻器的滑片$P$在中点$c$时，电流表的示数为$0.3A$，移动滑片$P$至$b$端时，电流表的示数为$0.2A$，则电源电压$U=$6$V$，滑动变阻器的最大阻值$R=$20$Ω$。

答案： 6 20

变式如图所示，一个定值电阻$R_{0}$与最大阻值为$40Ω$的滑动变阻器串联在电路中，闭合开关$S$，当滑动变阻器的滑片$P$移到最左端时，电流表的示数为$0.3A$；当滑动变阻器的滑片$P$移到最右端时，电流表的示数为$0.1A$，则定值电阻$R_{0}=$20$Ω$，电源电压$U=$6$V$。

答案： 【变式】20 6

3. 如图所示的电路中，电源电压不变，定值电阻$R_{1}$两端加$4.5V$的电压时，通过它的电流为$0.45A$。定值电阻$R_{1}$和定值电阻$R_{0}$并联，电流表的示数为$0.5A$，用阻值为$30Ω$的电阻$R_{2}$替换$R_{1}$，电流表的示数变为$0.3A$，则电阻$R_{1}$的阻值为10$Ω$，电源电压为3$V$。

答案： 3. 10 3

4. 如图所示的电路中，电源电压不变，滑动变阻器的滑片$P$从中点移到$b$端时，电压表前后示数之比为$8:5$。已知滑动变阻器的阻值$R_{ab}=60Ω$，忽略灯$L$的电阻随温度的变化，则灯$L$的电阻为______20$Ω$。

答案： 4. 20

变式如图所示的电路中，电源电压保持不变，闭合开关$S$，当滑片$P$位于最右端时，电流表的示数为$I_{1}$；当滑片$P$位于中点时，电流表的示数为$I_{2}$，电压表的示数为$7.2V$。若$I_{1}:I_{2}=5:8$，则电源电压为12$V$。

答案： 【变式】12

5. *如图所示的电路中，电源电压保持不变，电阻$R_{2}$为$20Ω$。闭合开关，当滑动变阻器$R_{3}$的滑片在$b$端时，电压表的示数为$3V$；当滑片移到中点时，电流表的示数为$0.45A$；当滑片移到$a$端时，电压表的示数为$9V$。电阻$R_{1}$为10$Ω$，滑动变阻器$R_{3}$的最大阻值为60$Ω$，电源电压$U$为27$V$。

答案： 5. 10 60 27
