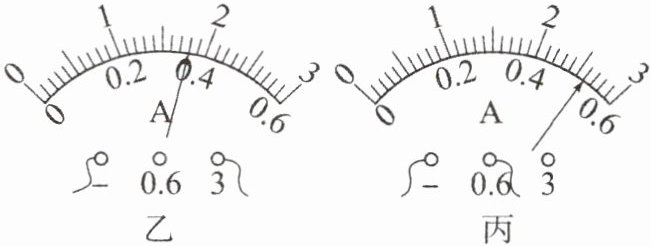

11. (2025·渝北中学月考)如图甲所示的电路图中，闭合开关，电流表$A_{1}$、$A_{2}$选用的量程及指针偏转分别如图乙、丙所示，求：
(1)电流表$A_{1}$的示数为1.8A，$A_{2}$的示数为0.52A；
(2)通过灯$L_{1}$的电流为0.52A；
(3)通过灯$L_{2}$的电流为1.28A。

答案： 解:由题图甲可知，两灯并联，电流表 $ A_1 $ 测量干路中的电流，电流表 $ A_2 $ 测量通过灯 $ L_1 $ 的电流。
(1)
(2)电流表 $ A_1 $ 选用的是大量程，分度值为0.1A，示数为1.8A，故干路电流 $ I = 1.8 \text{ A} $
　电流表 $ A_2 $ 选用的是小量程，分度值为0.02A，示数为0.52A，故通过灯 $ L_1 $ 的电流 $ I_1 = 0.52 \text{ A} $
(3)根据并联电路的电流规律可知，通过灯 $ L_2 $ 的电流 $ I_2 = I - I_1 = 1.8 \text{ A} - 0.52 \text{ A} = 1.28 \text{ A} $

12. 如图所示的电路中，闭合开关S、$S_{1}$后，下列说法正确的是(D)
A. 灯$L_{1}$、$L_{2}$串联
B. 电流表$A_{1}$和$A_{2}$的示数相等
C. 断开开关$S_{1}$后，通过灯泡$L_{1}$的电流会变大
D. 断开开关$S_{1}$后，电流表$A_{2}$的示数一定会变小
变式1 第12题图中，将灯$L_{1}$替换为另一盏灯$L_{3}$后，电流表$A_{2}$与$A_{1}$示数的差值将会不变(选填“变大”“不变”或“变小”)。
变式2 第12题图中，当开关S和$S_{1}$都闭合时，灯$L_{1}$、$L_{2}$均正常发光，两电流表都有示数；突然一盏灯熄灭了，此时两个电流表的示数都变小，则可能出现的电路故障是(C)
A. 灯$L_{1}$短路
B. 灯$L_{2}$短路
C. 灯$L_{1}$开路
D. 灯$L_{2}$开路

答案： D
@@不变
@@C

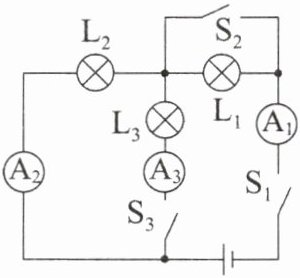

13. 一个实验用的玻璃箱中的电路图如图所示。
(1)若只闭合开关$S_{1}$，电流表$A_{1}$的示数为0.36A，则电流表$A_{2}$的示数为0.36A?
(2)若闭合开关$S_{1}$、$S_{2}$、$S_{3}$，电流表$A_{1}$的示数为1.5A，电流表$A_{2}$的示数为0.6A，则电流表$A_{3}$的示数为0.9A?

答案： 解:
(1)由题图可知，只闭合开关 $ S_1 $ 时，灯 $ L_1 $ 和 $ L_2 $ 串联，电流表 $ A_1 $ 的示数为0.36A，则电流表 $ A_2 $ 的示数为0.36A。
(2)当开关 $ S_1 $、$ S_2 $、$ S_3 $ 都闭合时，灯 $ L_1 $ 短路，灯 $ L_2 $、$ L_3 $ 并联；电流表 $ A_1 $ 测干路上的电流，电流表 $ A_2 $ 测通过灯 $ L_2 $ 的电流，电流表 $ A_3 $ 测通过灯 $ L_3 $ 的电流，根据并联电路的电流特点可知，电流表 $ A_3 $ 的示数 $ I_3 = I - I_2 = 1.5 \text{ A} - 0.6 \text{ A} = 0.9 \text{ A} $

14. 如图所示，闭合开关后，若电流表$A_{1}$、$A_{3}$的示数分别是0.41A、0.53A，则通过灯泡$L_{2}$和$L_{3}$的电流之和是0.41A，通过灯泡$L_{1}$的电流是0.12A。

变式若上题中电流表$A_{2}$的示数是0.35A，则通过灯泡$L_{2}$的电流是0.23A，通过灯泡$L_{3}$的电流是0.18A。

答案： 0.41 0.12
@@0.23 0.18
