《2025年一本同步训练九年级物理全一册沪科版重庆专版》

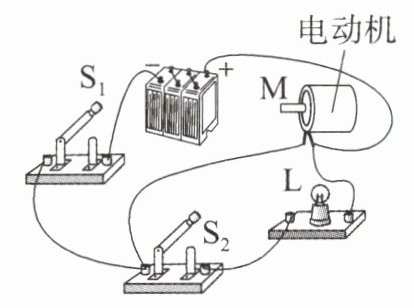

1. 根据如图所示的实物连线图,在右边虚线框内画出对应的电路图(电风扇可以用电动机的符号表示)。

答案：

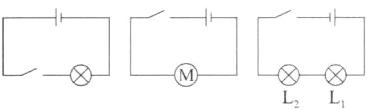

如图所示。

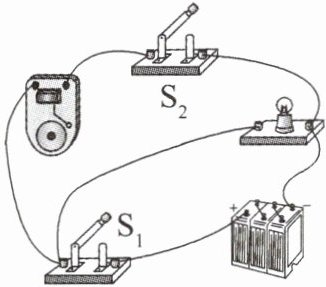

2. 根据如图所示的实物连线图,在右边虚线框内画出对应的电路图。

答案：
如图所示。

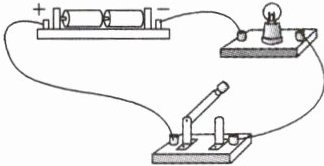

3. (2024·育才中学期末)根据如图所示的实物图,在虚线框内画出对应的电路图。

答案：
如图所示。

4. 根据如图所示的实物连线图,在右边虚线框内画出对应的电路图。

答案：
如图所示。

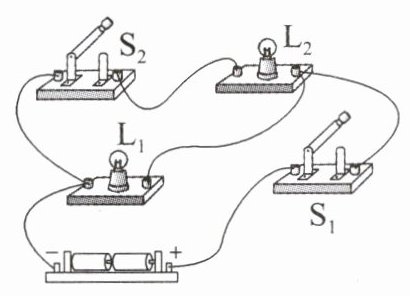

5. (2025·重庆一中月考)请根据如图所示的实物图,在虚线框内画出对应的电路图。

答案：
如图所示。

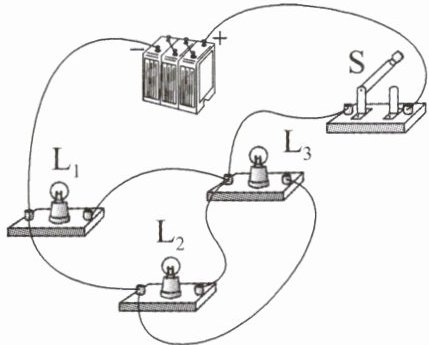

6. 根据如图所示的实物连线图,在右边虚线框内画出对应的电路图。

答案：
如图所示。
