8. 滑动变阻器连入电路的一种情况如图所示,连入电路的电阻是PA(选填“PA”或“PB”)部分,若使它连入电路的电阻减小,则滑片P应向左(选填“左”或“右”)移动。若该滑动变阻器的铭牌上标有“50Ω 2A”的字样,滑片P分别位于下列位置,请确定滑动变阻器连入电路的阻值R。
(1)滑片P移到最右端时,$R=$50Ω。
(2)滑片P移到最左端时,$R=$0Ω。
(3)滑片P移到中点时,$R=$25Ω。

答案： PA　左　
(1)50　
(2)0　
(3)25

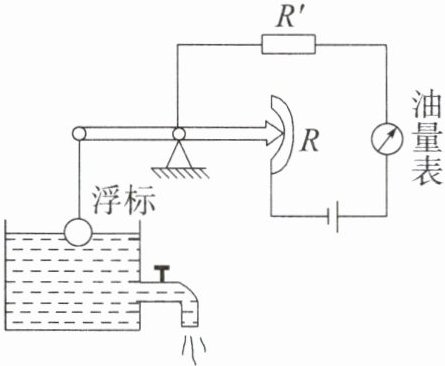

9. 一种自动测定油箱内油面高度的装置如图所示,R是滑动变阻器,滑动变阻器R的金属滑片是杠杆的一端,$R'$是定值电阻。从油量表指针所指的刻度,就可以知道油箱内油面的高度。
(1)油量表其实是电流表。
(2)油面升高,滑动变阻器R接入电路的阻值变小,油量表的示数变大。(均选填“变大”或“变小”)
(3)定值电阻$R'$是否多余? 它有什么作用?
答:不多余；保护电路。

答案： 【解析】：
(1) 由图可知，油量表串联在电路中，根据电流表和电压表的使用规则（电流表串联、电压表并联），可知油量表其实是电流表。
(2) 油面升高，浮标上升，通过杠杆使滑动变阻器$R$接入电路的阻值变小，根据欧姆定律$I = \frac{U}{R + R'}$（$U$为电源电压不变，$R$变小，$R'$不变），电路中的总电阻变小，电流变大，所以油量表（电流表）的示数变大。
(3) 当油面上升到一定程度时，滑动变阻器$R$接入电路的电阻可能为$0$，若没有定值电阻$R'$，电路中电流会过大，可能会损坏油量表（电流表）和电源等，所以定值电阻$R'$不多余，它起到保护电路的作用。
【答案】：
(1) 电流
(2) 变小；变大
(3) 不多余；保护电路

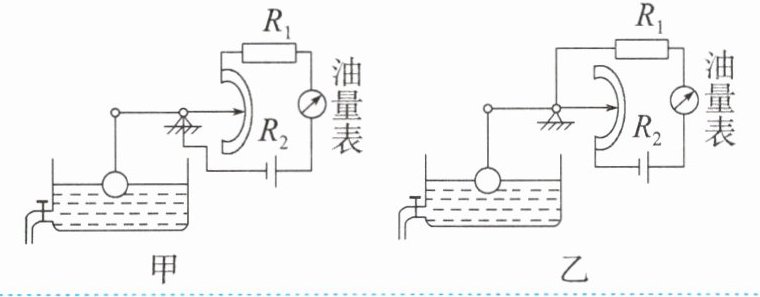

变式(一本原创)小启和小宇分别设计了如图甲、乙所示的显示油箱内油面高度的装置,你认为______乙__(选填“甲”或“乙”)方案更直观。

答案： 乙

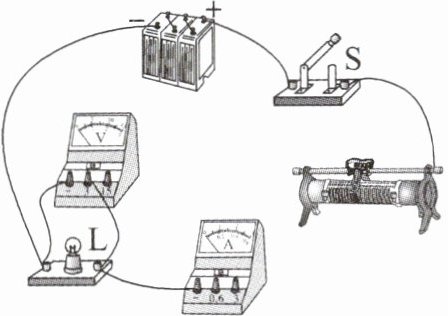

10. (2023·璧山区期中)如图所示,请把滑动变阻器按要求接入电路中。要求:闭合开关S,当滑片向右滑动时,小灯泡L变亮。

答案：
如图所示。

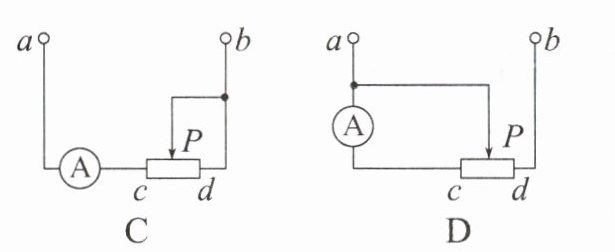

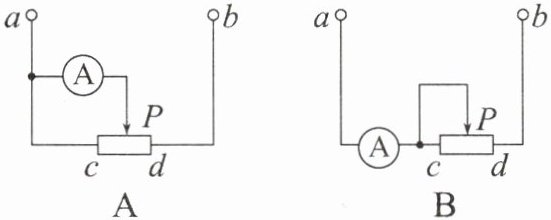

11. 如图所示的电路中,a、b两点间电压不变,当滑动变阻器的滑片向右端移动一段距离后,下列电路中电流表的示数会变小的是(C)

答案： C

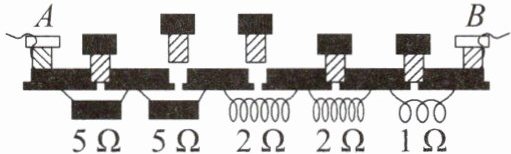

12. 下图是插入式电阻箱的结构示意图。它的最大阻值是15Ω,图中A、B两个接线柱之间的阻值是7Ω。

答案： 15　7

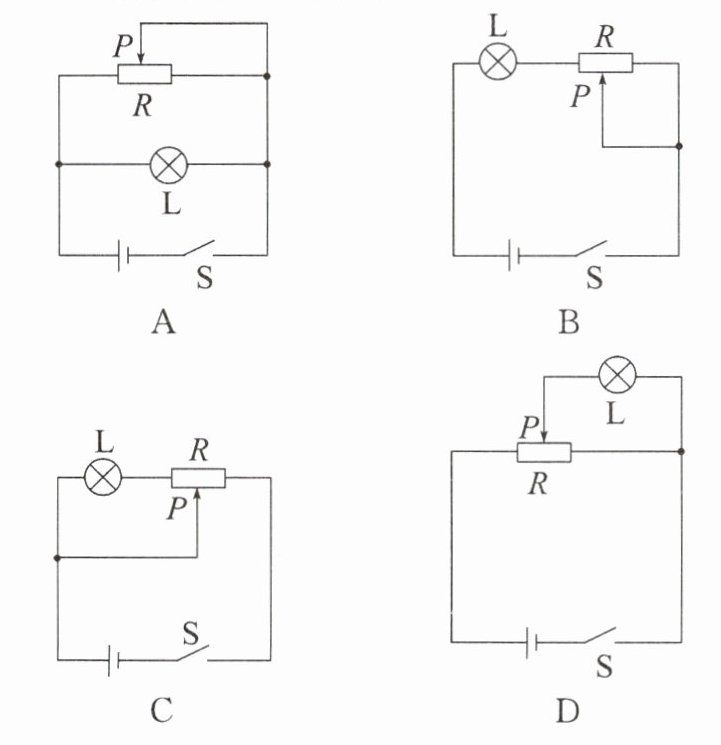

13. (2023·重庆十一中期中改编)如图所示,在保证电路安全的情况下,一定能用滑动变阻器调节小灯泡由亮到灭的是 (D)

答案： D
