《2025年一本同步训练九年级物理全一册沪科版重庆专版》

知识点1 电路图
用统一规定的符号表示电路连接情况的图叫电路图。

答案： 符号

1. 右图是一种常用的充电宝。出门带个充电宝几乎成了年轻人的“标配”。给手机充电时，充电宝在电路中的作用与下列元件相同的是(C)

答案： C

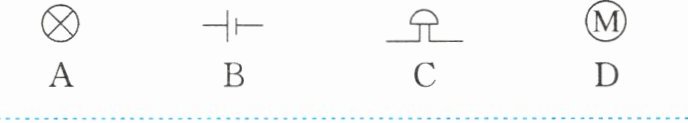

变式下列电路元件符号表示的实物与其他三个不属于同一类的是(B)

答案： B

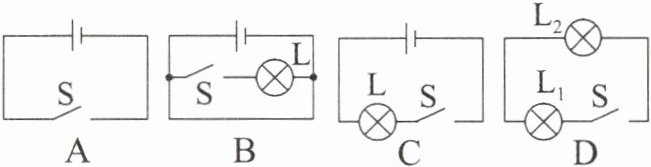

2. 在如图所示的四个电路图中，符合电路基本组成条件且连接正确的是(C)

答案： C

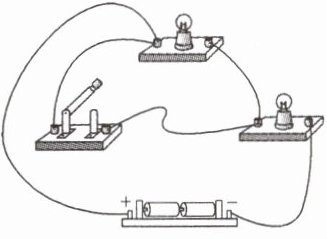

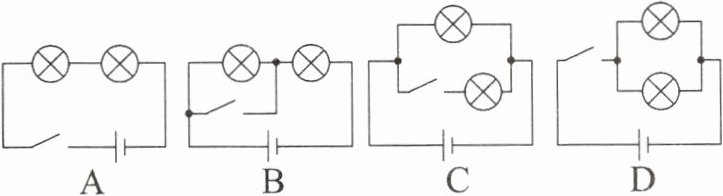

3. 如图所示的四个电路图中能正确反映实物图中电路连接关系的是(A)


变式上题所示的四个电路图中，能正确反映出下面实物图中电路连接关系的是(B)

答案： A
@@B

4. (2023·渝北区六校联考)在如图所示的电路中，下列说法不正确的是(D)
A. 只闭合开关$\text{S}_{1}$，灯$\text{L}_{2}$发光
B. 只闭合开关$\text{S}_{2}$，灯$\text{L}_{1}$、$\text{L}_{2}$发光
C. 只闭合开关$\text{S}_{3}$，灯$\text{L}_{1}$发光
D. 开关$\text{S}_{1}$、$\text{S}_{2}$、$\text{S}_{3}$都闭合，灯$\text{L}_{2}$发光

答案： D

5. 如图所示，电路元件及导线均连接完好，闭合开关$\text{S}_{1}$、$\text{S}_{2}$，则(C)
A. 灯$\text{L}_{1}$不能发光，灯$\text{L}_{2}$能发光
B. 灯$\text{L}_{1}$与$\text{L}_{2}$都能发光
C. 灯$\text{L}_{1}$能发光，灯$\text{L}_{2}$不能发光
D. 灯$\text{L}_{1}$与$\text{L}_{2}$都不能发光

答案： C

6. (2025·求精中学月考)如图所示的电路中，当开关$\text{S}_{1}$、$\text{S}_{2}$均闭合后，则(A)
A. 灯$\text{L}_{1}$、$\text{L}_{2}$都不能发光
B. 灯$\text{L}_{1}$、$\text{L}_{2}$都能发光
C. 灯$\text{L}_{1}$能发光，$\text{L}_{2}$不能发光
D. 灯$\text{L}_{1}$不能发光，$\text{L}_{2}$能发光

答案： A
