《2025年一本同步训练九年级物理全一册沪科版重庆专版》

典例1 (2025·重庆一中月考)在如图所示的电路中,电源电压保持不变,忽略温度对小灯泡电阻的影响。当滑动变阻器的滑片P由右端向中点移动时,下列判断错误的是 (C)
A.电流表示数变大,电压表示数不变
B.小灯泡亮度不变,电压表与电流表示数的比值变小
C.电压表示数的变化量与电流表示数的变化量的比值变大
D.电流表示数变大,电路消耗的总功率变大

答案： C

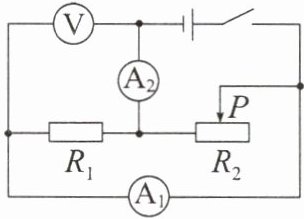

1. 如图所示,闭合开关后,当滑动变阻器的滑片P向右移动时,下列判断正确的是 (C)
A.电压表的示数不变,电流表A₁的示数变大,电阻R₁的功率变大
B.电压表的示数不变,电流表A₁的示数不变,滑动变阻器R₂的功率变大
C.电压表的示数与电流表A₂的示数的比值变大,电阻R₁的功率不变
D.电压表的示数与电流表A₂的示数的比值不变,电流表A₁的示数不变

答案： C

典例2 如图所示,电源电压为4.5 V,电压表的量程为0~3 V,电流表的量程为0~0.6 A,滑动变阻器标有“10 Ω 1 A”的字样,小灯泡L标有“2.5 V 1.25 W”的字样(设灯丝电阻不变),在保证通过小灯泡L的电流不超过额定电流的情况下,闭合开关,移动滑动变阻器的滑片,下列说法正确的是 (A)
①小灯泡的额定电流是0.6 A
②滑动变阻器连入电路的阻值变化范围是4~10 Ω
③电压表示数的变化范围是0~3 V
④电流表示数的变化范围是0.3~0.5 A
A.只有②④正确 B.只有②③正确
C.只有①④正确 D.只有①③正确

答案： A

2. 如典例2图所示,电源电压恒为18 V,电压表的量程为0~15 V,电流表的量程为0~0.6 A,滑动变阻器的最大阻值为100 Ω,灯泡L标有“6 V 3 W”的字样。若灯泡L的电阻不变,闭合开关S,在保证电路各元件安全的情况下,滑动变阻器R接入电路中的阻值变化范围是24～60 Ω,灯泡L的功率变化范围是0.75～3 W,该电路允许消耗的总功率范围是4.5～9 W。

答案： 24～60 Ω 0.75～3 W 4.5～9 W
