《2025年一本同步训练九年级物理全一册沪科版重庆专版》

典例1 如图所示的电路，“○”内的1、2、3可能是电流表，也可能是电压表。当开关S闭合后，两灯都亮，且三个电表都有正常示数，则下列判断正确的是（A）

A. ①③是电流表，②是电压表
B. ①是电压表，②③是电流表
C. ①②是电流表，③是电压表
D. ①②是电压表，③是电流表
变式（一本原创）符合上题题目要求的三个电表的组合，还有一种情况：②是电流表，①③是电压表。

答案： A　[变式]②　①③

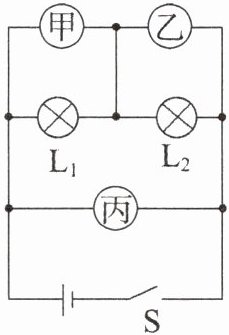

1.(2025·西大附中期中)如图所示的电路中，甲、乙、丙是三个电表，闭合开关S，下列说法正确的是(B)
A. 电路中甲表和乙表可以同时为电流表
B. 若甲、乙、丙都为电压表，则L₁、L₂串联
C. 若甲为电压表，乙、丙为电流表，则只有L₁发光
D. 若甲、丙为电压表，乙为电流表，则L₁、L₂都发光

答案： B

2. 如图所示的电路中，闭合开关S后，两灯均发光，则甲是电流表，乙是电压表。(均选填“电流”或“电压”)

答案： 电流　电压

3. 如图所示的电路，请在圆圈中填入电压表或电流表符号，使开关S闭合后，两盏灯都能正常工作。

答案：
如图所示。

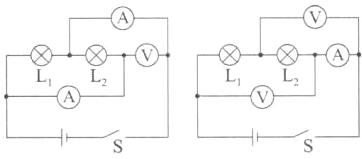

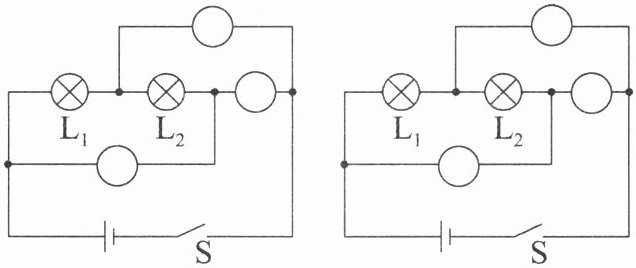

4. 请在下图的“○”中填上电压表或电流表的符号，使开关闭合后，灯L₁和L₂都能工作，画出可能的结果。

答案：
如图所示。

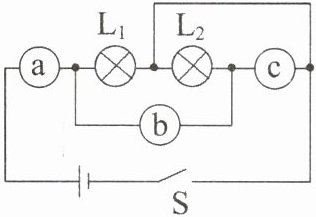

5.(2025·重庆一中月考)如图所示，闭合开关后，L₁和L₂两个灯泡并联，a、b、c三个电表(可能是电流表或电压表)的示数依次为1.5、1.0、2.0(单位为V或A)，则灯泡L₁两端的电压为2.0V，通过灯泡L₁的电流为0.5A。

答案： 2.0　0.5
