《2025年一本同步训练九年级物理全一册沪科版重庆专版》

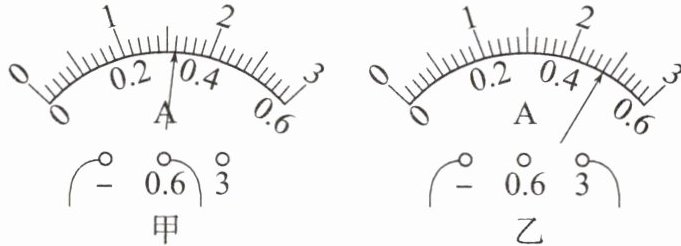

12. 使用电流表时应将它______串联(选填“串联”或“并联”)在被测电路中，如图所示，甲电流表的示数是______0.32A，乙电流表的示数是______2.4A。

答案： 串联　0.32　2.4

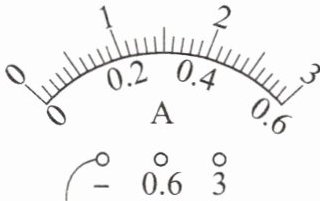

变式 1 通过电流表的电流为 0.46 A，请在图中用笔画线代替导线选择合适的量程，并画出指针的位置。

答案：
如图所示 。

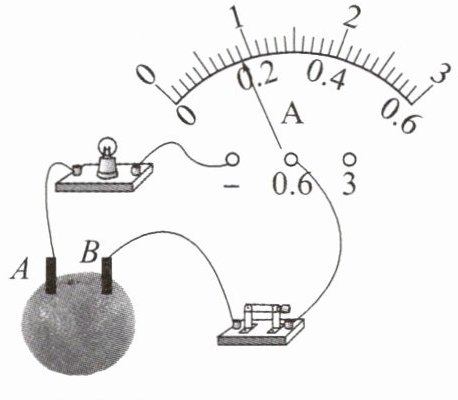

变式 2 利用水果可以制作电池。小丽同学将自制的橘子电池与电流表连接后，闭合开关，电流表的指针偏转情况如图所示，则该橘子电池的A端为负极，此时通过小灯泡的电流约为0.18A。

答案： A　0.18

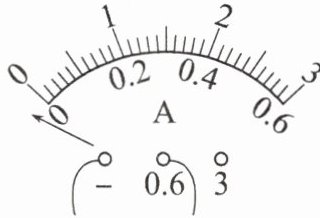

13. 如图所示，琪琪同学在做“用电流表测电流”的分组实验中，闭合开关前，发现电流表的指针摆动出现了如图所示的情况，这是因为电流表未调零。改正以上问题，闭合开关后，发现电流表的指针摆动还是出现如图所示的情况，这是因为电流表正、负接线柱接反了。

答案： 电流表未调零　电流表正、负接线柱接反了

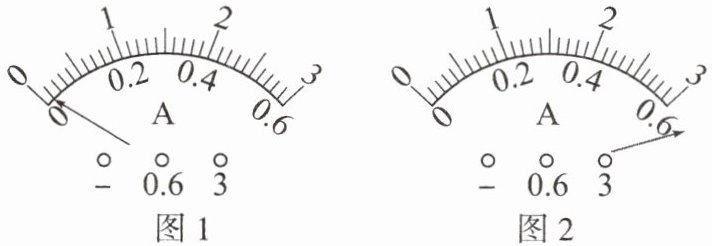

变式甲、乙两名同学在做“用电流表测电流”的分组实验中，闭合开关前，发现电流表的指针均指在零刻度线处。当闭合开关试触时，发现电流表的指针摆动分别出现了如图 1、2 所示的情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
(1) 甲同学的问题：所选的量程太大。
(2) 乙同学的问题：所选的量程太小。

答案：
(1)所选的量程太大　
(2)所选的量程太小

14. 在 0.4 min 内有 9.6 C 的电荷量通过小灯泡，则通过小灯泡的电流为0.4A，若电流大小为 0.6 A，则通过 3.6 C 的电荷量需6s。

答案： 0.4　6

变式手机用的锂电池标有“900 mA·h”，其中的 mA·h 是物理量电荷量的单位，若手机正常工作时的电流约为 60 mA，则这种充满电的锂电池可供手机连续使用15h。

答案： 电荷量　15

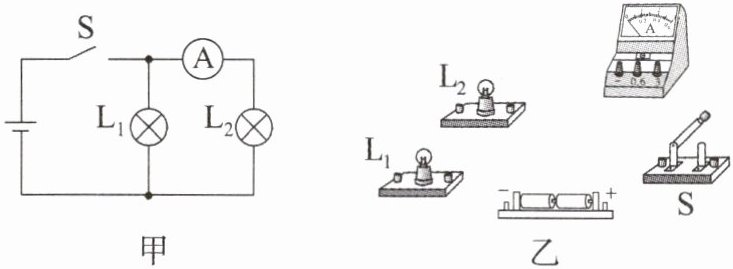

15. (2025·育才中学开学考试改编)如图甲所示，通过灯泡 L₁、L₂ 的电流分别为 1 A 和 0.5 A，请根据电路图在图乙中用笔画线代替导线连接实物。(电表选择合适的量程，导线不能交叉)

答案：
如图所示。
