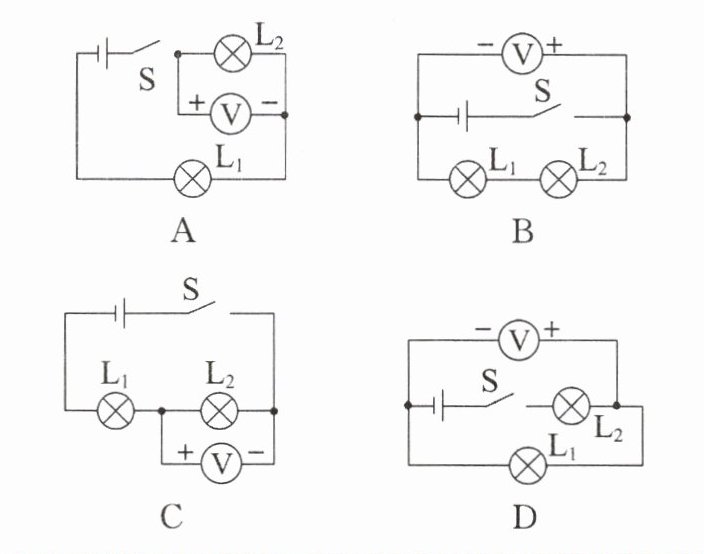

变式下列电路中，能用电压表正确测出灯L₂两端电压的是 (A)

答案： 【变式】A

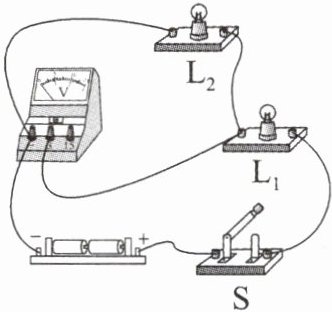

6. 小高在实验室里连接了如图所示的电路，对此电路的认识正确的是 (C)
A.两个小灯泡并联，电压表测电源两端的电压
B.电压表测灯L₁两端的电压
C.闭合开关后，若灯L₁短路，则电压表的示数为3V
D.闭合开关后，若灯L₂短路，则电压表的示数为3V

答案： 6.C

7. 在用电压表测电压时，电压表的“-”接线柱已接入电路，在用电压表的“0~15V”量程试触时，指针位置如图所示，则下一步操作正确的是 (D)
A.接入电压表的c接线柱再读数
B.接入电压表的b接线柱再读数
C.断开开关，接入电压表的c接线柱，闭合开关后读数
D.断开开关，接入电压表的b接线柱，闭合开关后读数

答案： 7.D

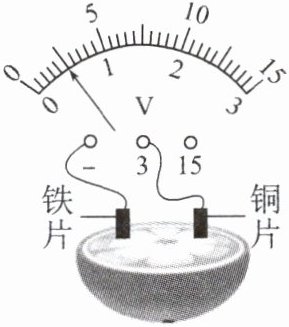

8. 如图所示，把铜片、铁片插入柠檬中，制成一个水果电池，用电压表测量它两端的电压。下列说法正确的是 (C)
A.铁片是水果电池的正极
B.该水果电池的电压是2.5V
C.该水果电池的电压是0.5V
D.水果电池中电流方向是从铜片到铁片

答案： 8.C

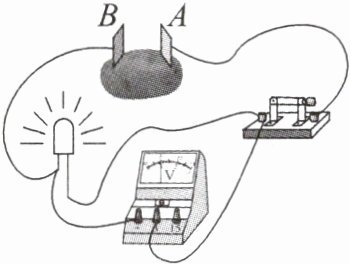

变式如图所示，小明将A、B两种不同的金属片插入土豆中，制成土豆电池，闭合开关，小灯泡发光，电压表有示数。下列说法正确的是 (D)
A.断开开关，A、B两金属片间没有电压
B.土豆电池供电时将电能转化为化学能
C.电流从“电池”的B金属片流出经过小灯泡回到金属片A
D.电流从“电池”的A金属片流出经过小灯泡回到金属片B

答案： 【变式】D

9. (2025·育才中学月考)最初的电池是19世纪初意大利物理学家伏特发明的，为了纪念他在电学方面做出的伟大贡献而将他的名字命名为电压的单位。现在手机使用的锂电池电压是3.7V=3.7×10³mV。

答案： 9.伏特 $ 3.7 × 10^{3} $

10. 如图所示的电压表，若选用的是0~3V量程，则读数为2.5V；若选用的是0~15V量程，则读数为12.5V。

答案： 10.2.5 12.5

变式某同学用有两个量程(“0~3V”和“0~15V”)的电压表测量由两节旧干电池串联组成的电池组的电压，记录结果是10V。他出现错误的原因是用的小量程，却按大量程读数，实际电压应是2V。

答案： 【变式】用的小量程，却按大量程读数 2
