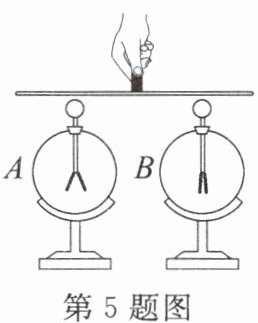

5. (2023·湖南常德中考)如图所示，有两个相同的验电器，其中A带正电、B不带电。用带有绝缘柄的金属棒把A和B连接起来。下列说法错误的是(C)
A. 连接前，A的金属箔张开是因为同种电荷相互排斥
B. 连接的一瞬间，自由电子从B流向A
C. 连接的一瞬间，正电荷从A流向B
D. 连接的一瞬间，金属杆中电流方向是从A到B

答案： C

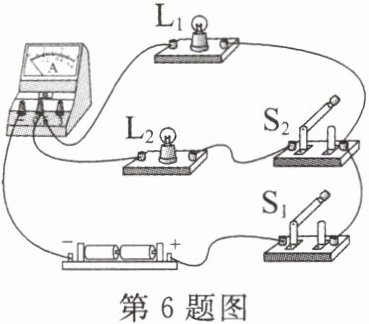

6. (2024·陕西中考)如图所示的电路，电源电压不变。闭合开关S₁和S₂，小灯泡L₁和L₂均正常发光，电流表有示数。下列分析正确的是(D)
A. 小灯泡L₁和L₂串联
B. 若断开开关S₂，电流表的示数会变小
C. 若小灯泡L₁比L₂亮，原因是小灯泡L₁两端的电压比L₂两端的电压大
D. 若只闭合开关S₂，电路中只有小灯泡L₂发光

答案： 【解析】：
- 分析选项A：闭合开关$S_{1}$和$S_{2}$，电流从电源正极流出，分别经过$L_{1}$和$L_{2}$后汇合回到电源负极，所以$L_{1}$和$L_{2}$是并联，A错误。
- 分析选项B：电流表测$L_{1}$支路电流，并联电路各支路独立工作、互不影响，断开开关$S_{2}$，$L_{2}$支路断开，但$L_{1}$支路不受影响，电流表示数不变，B错误。
- 分析选项C：并联电路各支路两端电压相等，若$L_{1}$比$L_{2}$亮，是因为$P = UI$，$L_{1}$的实际功率比$L_{2}$大，而不是电压大，C错误。
- 分析选项D：若只闭合开关$S_{2}$，$L_{1}$所在支路处于断路状态，电路中只有$L_{2}$发光，D正确。
【答案】：D

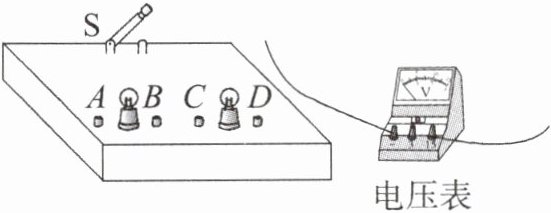

7. 如图所示的电板上有两个可以旋下的小灯泡，在板面上只露出4个接线柱A、B、C、D和一个开关S，另有一只接有导线的电压表，老师让同学判断两个小灯泡的连接方式，以下方案中最简单可行的是(C)
A. 用导线将一个小灯泡短路
B. 闭合开关，观察两个小灯泡亮度
C. 取下一个小灯泡，观察另一个小灯泡是否发光
D. 用电压表测得AB和CD接线柱间的电压关系

答案： C

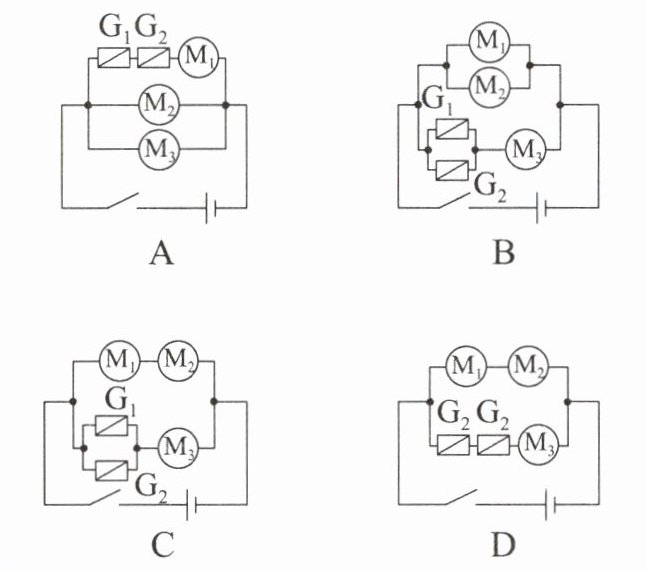

8. (新科技)如图所示，扫地机器人是一种智能化的清洁工具。它内部电路主要由驱动和吸尘两部分组成，闭合开关，与吸尘部分互不影响的毛刷电机M₁和吸尘电机M₂，以及为驱动提供动力的步动电机M₃同时工作。遇到障碍物时，红外感应器G₁或触碰感应器G₂就会发出指令，步动电机实现自动避障。关于扫地机器人的模拟电路图中正确的是(C)

答案： C

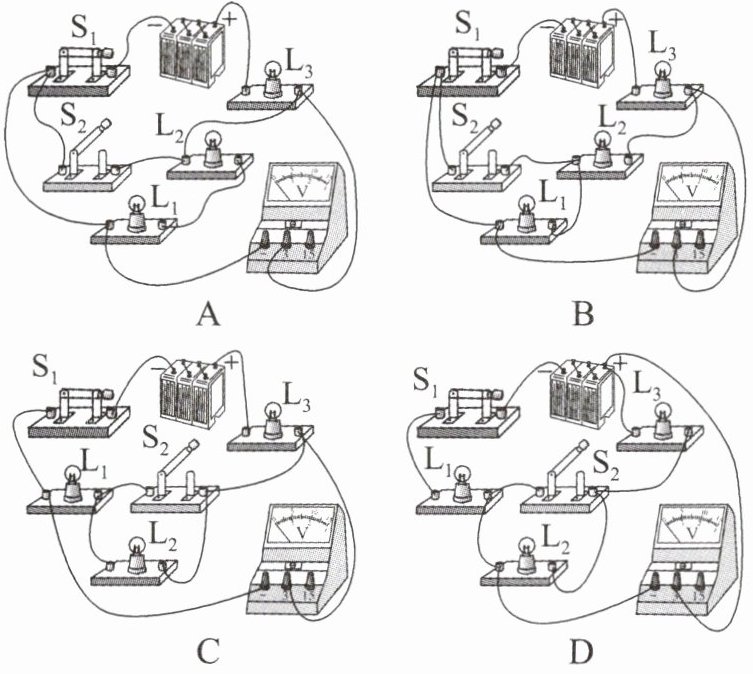

9. 在下列电路中，当开关S₂闭合时，电压表测灯L₂两端的电压的是(B)

答案： B
