《2025年一本同步训练九年级物理全一册沪科版重庆专版》

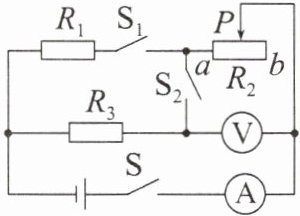

9. 如图所示，电源电压保持6V不变，电阻$R_1 =$5Ω，$R_3 = 15Ω$，滑动变阻器$R_2$上标有“15Ω 2A”的字样，下列说法正确的是(B)
A. 当滑动变阻器$R_2$的滑片P在b端，只闭合开关S、$S_1$时，电流表的示数为0.3A，电压表的示数为0
B. 当滑动变阻器$R_2$的滑片P在b端，只闭合开关S、$S_2$时，电流表的示数为0.2A，电压表的示数为3V
C. 当滑动变阻器$R_2$的滑片P在a端，只闭合开关S、$S_2$时，电流表的示数为0.4A，电压表的示数为6V
D. 当滑动变阻器$R_2$的滑片P在a端，闭合开关S、$S_1$、$S_2$时，电流表的示数为1.2A，电压表的示数为0

答案： B

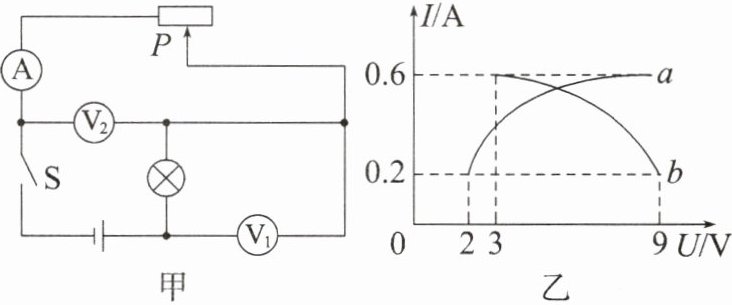

10. (2023·湖北鄂州中考)如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置，此过程中电流表的示数与两个电压表示数的关系图像如图乙所示。下列说法正确的是 (B)
A. 曲线a是电流表示数与电压表$V_2$示数的关系图像
B. 电源电压为11V
C. 灯正常发光时的电流为0.2A
D. 滑动变阻器的最大阻值为15Ω

答案： B

11. (2024·垫江县期末)德国物理学家欧姆经过大量的实验研究，得到了电流与电压和电阻的关系，该物理学家的名字还被命名为物理量电阻的单位。

答案： 欧姆 电阻

12. 将阻值为100Ω的均匀导线对折后的阻值为25Ω。

答案： 25

13. (2023·山东威海中考节选)电冰箱使用三脚插头，可以让电冰箱的金属外壳与插座中的地线相连，以防漏电时对人体造成伤害。

答案： 地

14. (2025·合川区期中)有一个定值电阻，如果在其两端加12V的电压，通过它的电流是0.4A，那么它的电阻是30Ω；如果在其两端加15V的电压，那么通过它的电流是0.5A。

答案： 30 0.5

15. (2024·四川巴中中考改编)小李做家务时，房间里的电灯突然熄灭。他用测电笔分别测试下图家庭简化电路中的a、b、c、d四点，测a、b两点时氖管均发光，测c、d两点时均不发光。若电路中只有一处故障，则故障可能是bc之间断路。

答案： bc 断

16. 如图甲所示，移动滑片使滑动变阻器$R_2$的有效阻值从零逐渐变大，电阻$R_1$两端的电压U的倒数与滑动变阻器$R_2$的阻值变化的图像如图乙所示，则电源电压为4V，电阻$R_1$的阻值为6Ω。

答案： 4 6

17. 某学习小组在进行“探究通电导体中电流与电阻的关系”的实验，小丽连接了如图甲所示的电路(电源电压保持4.5V不变)。(1)连接好电路，闭合开关，发现电压表的示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R开路(选填“开路”或“短路”)。(2)图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知电阻R两端的电压为3V；当电阻R的阻值由5Ω更换为10Ω时，闭合开关后，应该将滑动变阻器的滑片P在相对上一次实验的位置向左(选填“左”或“右”)端移动，从而达到控制电阻R两端的电压不变的目的；若实验中电阻R的阻值分别是5Ω、10Ω、15Ω，则滑动变阻器的最大阻值至少是7.5Ω。

答案：
(1)开路
(2)3 左 电压 7.5
