《2025年一本同步训练九年级物理全一册沪科版重庆专版》

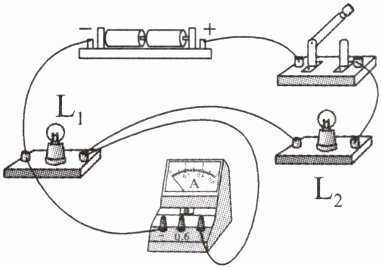

典例1 一名同学连接的电路如图所示。闭合开关后,下列对各元件状况的判断正确的是(A)

A.灯$L_{1}$不亮
B.灯$L_{2}$不亮
C.电流表无示数
D.电池被烧坏
变式 上题图中,闭合开关后,将灯$L_{1}$从灯座上取下,将看到电流表____有____(选填“有”或“无”)示数,灯$L_{2}$____亮____(选填“亮”或“不亮”)。

答案： 典例 1 A 【变式】有 亮

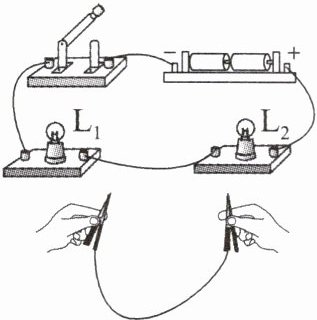

1.(2023·南开中学阶段检测)小勇连接的实验电路如图所示,他检查导线连接无误后,闭合开关,发现灯$L_{1}$、$L_{2}$均不发光,于是他用一根导线来排查故障。当导线连接灯$L_{1}$两端时,两灯仍不发光,连接灯$L_{2}$两端时,灯$L_{1}$发光、灯$L_{2}$不发光。由此判断电路故障是(B)
A.灯$L_{1}$开路
B.灯$L_{2}$开路
C.灯$L_{1}$短路
D.灯$L_{2}$短路

答案： 1.B

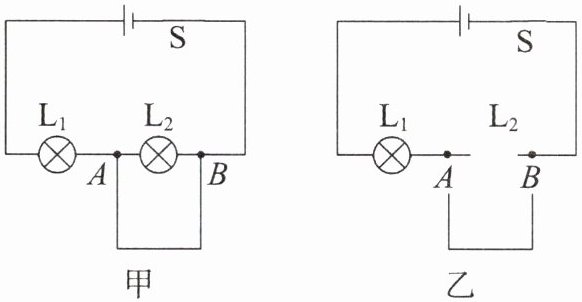

2.如图所示,小明在“探究串联电路电流规律”的实验中,闭合开关S后,两灯均不亮,他用一个电流表去检测电路故障。当电流表接A、B两点时两灯均不亮;当电流表接B、C两点时,有一盏灯亮了,且电流表有示数。造成这一现象的原因可能是(C)
A.灯$L_{1}$开路
B.灯$L_{1}$短路
C.灯$L_{2}$开路
D.灯$L_{2}$短路

答案： 2.C

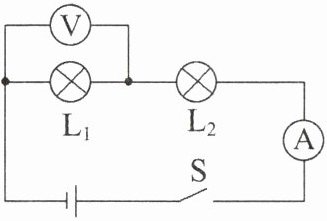

典例2 (2025·龙兴中学月考)如图所示的电路中,$L_{1}$和$L_{2}$是两个完全相同的小灯泡。闭合开关后,两个小灯泡都能发光。过了一会,突然有一个小灯泡熄灭,另一个小灯泡正常发光,并且只有一个电表有示数,则故障原因可能是(A)
A.灯泡$L_{1}$短路
B.灯泡$L_{1}$开路
C.灯泡$L_{2}$短路
D.灯泡$L_{2}$开路

答案： 典例 2 A

3.如图所示的电路中,电源电压不变。闭合开关S后,灯$L_{1}$、$L_{2}$都发光,一段时间后,其中的一盏灯突然变得更亮,而电压表$V_{1}$的示数变小,电压表$V_{2}$的示数变大,则产生这一现象的原因是(B)
A.灯$L_{1}$开路
B.灯$L_{1}$短路
C.灯$L_{2}$开路
D.灯$L_{2}$短路

答案： 3.B
