知识点1 家庭电路的组成及连接
(1)家庭电路由进户线、电能表、空气开关、插座和各类家用电器等组成。进户线有两根,一根是火线,另一根是零线。火线和零线之间的电压为220V,零线与大地之间的电压为0V。
(2)连接:①开关、保险装置应接在火线上,螺旋灯座的螺旋套应接在零线上。②家庭电路中各用电器要并联接入电路,控制开关应与用电器串联,电灯与插座应该并联。③两孔插座安装时要求左插孔接零线,右插孔接火线,三孔插座上插孔接地线。

答案：
(1)220　0　
(2)①火　零　②并　串　并　③零线　火线　　地线

知识点2 测电笔
(1)作用:辨别火线和零线。
(2)使用方法:使用时,手指接触笔尾的金属体,不能接触笔尖的金属体。(均选填“笔尖”或“笔尾”)

答案：
(1)火线和零线　
(2)笔尾　　笔尖

1. 在家庭电路中,输电线进户后应首先接到(B)
A.空气开关
B.电能表
C.电灯
D.三孔插座

答案： B

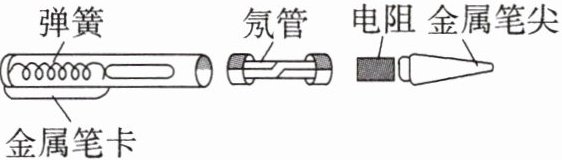

2. 一种测电笔的构造如图所示,下列说法正确的是(D)
A.使用测电笔可以判断物体带正电还是负电
B.使用测电笔时手不能接触笔卡
C.测电笔中的电阻可以用铁丝代替
D.当氖管发光时有微弱电流通过人体

答案： D

3. 许多家用电器的三脚插头都有一个特别之处:三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚稍长,如图所示。这样设计是为了(D)
A.方便识别火线和零线插脚
B.延长插头使用寿命
C.使插头的造型更美观
D.插头插入插座时,用电器外壳先接地;拔出时,用电器外壳后离开地线,确保安全

变式第3题图中插头下方的两个插片中,靠近读者的那个插片是与______零(选填“火”或“零”)线相接的。

答案： D
@@零

4. (2025·重庆八中月考改编)下列有关家庭电路的说法正确的是(A)
A.使用测电笔时,手不能接触笔尖金属体
B.家庭电路的进户线依次连接空气开关、电能表和用电器
C.小西家客厅有个开关可以同时控制四个筒灯,这四个筒灯可能串联
D.冰箱、空调之类的大型家用电器必须接三孔插座,电饭锅和电水壶之类的小型家用电器不用

答案： A

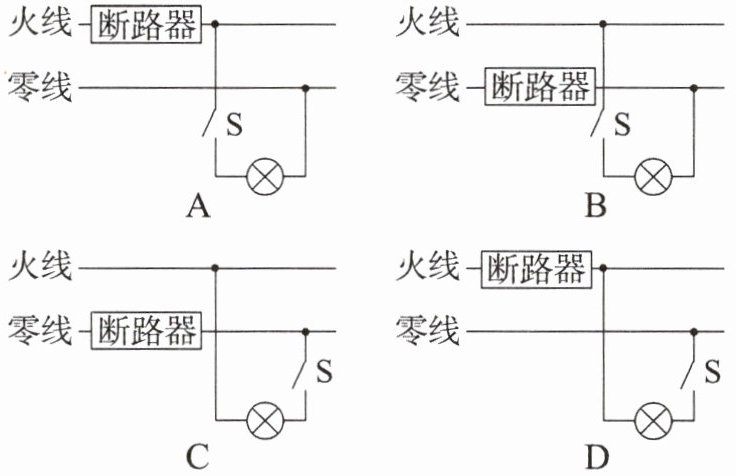

5. 以下四幅家庭电路图中,连接正确的是(A)

答案： A

6. (2025·荣昌中学期中)为了保护孩子的视力,教室里的日光灯更换成了如图所示的LED护眼灯,每个教室里的7盏LED护眼灯的连接方式是并联,每盏灯两端的电压是220V。

答案： 并　220
