知识点 测量电功率的实验
(1)实验原理:$P = UI$。
(2)所需的器材:电源、开关、导线、小灯泡、滑动变阻器、电压表、电流表。其中滑动变阻器的作用:①保护电路;②改变电路中的电流及用电器两端的电压,便于多次测量。
(3)实验的基本操作步骤如下:
①断开开关,按照实验电路图正确连接电路,并将滑动变阻器的滑片置于
②闭合开关,调节滑动变阻器,观察
(1)实验原理:$P = UI$。
(2)所需的器材:电源、开关、导线、小灯泡、滑动变阻器、电压表、电流表。其中滑动变阻器的作用:①保护电路;②改变电路中的电流及用电器两端的电压,便于多次测量。
(3)实验的基本操作步骤如下:
①断开开关,按照实验电路图正确连接电路,并将滑动变阻器的滑片置于
阻值最大处
。②闭合开关,调节滑动变阻器,观察
电压表
的示数,使小灯泡两端电压$U$处于不同状态($U <u_{额}$,$U = U_{额}$,$U > U_{额}$),并观察小灯泡的发光情况,记下电压表和电流表的示数,将数据代入$P = UI$,算出小灯泡当时的实际功率。
答案:
(3)实验的基本操作步骤
- ①断开开关,按照实验电路图正确连接电路,并将滑动变阻器的滑片置于**阻值最大处**。
- ②闭合开关,调节滑动变阻器,观察**电压表**的示数,使小灯泡两端电压$U$处于不同状态($U<U_{额}$,$U = U_{额}$,$U>U_{额}$),并观察小灯泡的发光情况,记下电压表和电流表的示数,将数据代入$P = UI$,算出小灯泡当时的实际功率。
- ①断开开关,按照实验电路图正确连接电路,并将滑动变阻器的滑片置于**阻值最大处**。
- ②闭合开关,调节滑动变阻器,观察**电压表**的示数,使小灯泡两端电压$U$处于不同状态($U<U_{额}$,$U = U_{额}$,$U>U_{额}$),并观察小灯泡的发光情况,记下电压表和电流表的示数,将数据代入$P = UI$,算出小灯泡当时的实际功率。
典例 (一本原创)小亮同学通过实验测量灯泡$L_{1}$、$L_{2}$的额定功率,灯泡$L_{1}$、$L_{2}$分别标有“$2.5 V$”和“$3.8 V$”的字样,电源电压恒为$6 V$,电压表只有$0~3 V$量程可以用。

(1)该实验的原理是________。
(2)下面给出了测量的主要步骤,正确的操作顺序是________。
A.闭合开关
B.调节滑动变阻器,使小灯泡两端的电压达到额定电压
C.记下电流表和电压表的示数
D.调节滑动变阻器,使连入电路的电阻达到最大值
E.根据公式计算电功率
F.按电路图连接电路

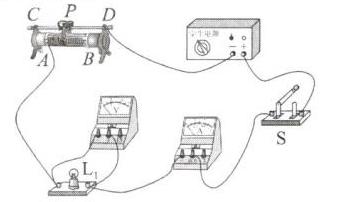

(3)图甲是小亮设计的测灯泡$L_{1}$的额定功率的实验电路图,请在图乙中用笔画线代替导线完成实物电路的连接(要求:滑片向$A$端移动时灯泡$L_{1}$变亮)。
(4)本实验中滑动变阻器的两个作用分别是:①________,②________。
(5)小亮连接电路后,闭合开关,发现灯泡$L_{1}$很亮,移动滑片$P$也不能改变灯泡的亮度。原因是他把滑动变阻器的________(选填“$A$、$B$”或“$C$、$D$”)接线柱接入了电路。
(6)正确连好电路后,按实验规范操作,先把滑动变阻器的滑片$P$移到________(选填“$A$”或“$B$”)端,然后闭合开关$S$,小亮发现灯泡$L_{1}$不发光,电流表有示数,电压表无示数,则电路的故障可能是灯泡$L_{1}$________(选填“开路”或“短路”)。
(7)排除故障后,小亮按实验规范操作,刚闭合开关$S$时,电压表的示数为$1 V$,电流表的示数如图丙所示,为________$A$,滑动变阻器的最大阻值为________$\Omega$;调节滑片$P$得到表格中的数据,灯泡$L_{1}$的额定功率为________$W$。
|实验次序|1|2|3|
|----|----|----|----|
|电压$/V$|$1.0$|$2.5$|$2.8$|
|电流$/A$| |$0.30$|$0.32$|
(8)同组的小军在原电路中用灯泡$L_{2}$替换灯泡$L_{1}$开始测量灯泡$L_{2}$的额定功率,按实验规范操作,刚闭合开关$S$时,电压表的示数为$1.5 V$,接着小军发现该电路无法完成测量,于是设计了一个新方案:把电压表改接到滑动变阻器两端,只需调节滑片$P$使电压表的示数为________$V$,灯泡$L_{2}$就能正常发光。
(9)另一小组的小明闭合开关,移动滑动变阻器的滑片,测出灯泡$L_{1}$的相关物理量,记录的实验数据和现象见下表。
|实验次序|1|2|3|4|5|6|7|8|
|----|----|----|----|----|----|----|----|----|
|发光情况|熄灭|熄灭|微光|较暗|较亮|亮|明亮|更明亮|
|电压$U/V$|$0.2$|$0.5$|$0.9$|$1.3$|$1.7$|$2.1$|$2.5$|$3.0$|
|电流$I/A$|$0.1$|$0.16$|$0.19$|$0.21$|$0.24$|$0.26$|$0.28$|$0.30$|
①灯泡$L_{1}$的额定功率为________$W$。在第$1$次实验中,灯泡不亮的原因是________;由此小明发现灯泡的亮暗程度与________有关。
②由实验数据可知,滑动变阻器的最大阻值不小于________$\Omega$。
③灯泡$L_{1}$在断电一段时间后的电阻可能是________(选填“$1 \Omega$”“$2 \Omega$”或“$8.9 \Omega$”)。
(10)某同学认为,无需测量灯泡两端的电压为额定电压$2.5 V$时的相关数据,也能计算出灯泡的额定功率。他利用已经测量的数据,计算出$0.5 V$电压下灯泡的电阻$R$,再根据$P = \frac{U^{2}}{R}$计算灯泡在$2.5 V$下的额定功率。那么按此方案算出的灯泡的额定功率与实际的额定功率相比________(选填“偏大”“偏小”或“相等”)。造成上述偏差的原因是灯泡的电阻受________(选填“温度”“电压”或“电流”)的影响。

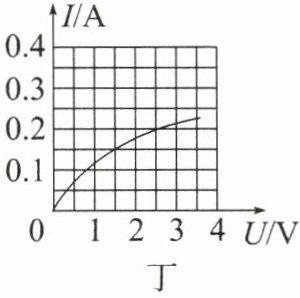

(11)图丁是某个灯泡的$I - U$图像,若琴琴将该灯泡与$20 \Omega$的定值电阻串联在$4.5 V$的电源上,那么灯泡的实际功率为________$W$。

(12)实验室有两个额定功率相同的小灯泡,额定电压分别为$2.5 V$和$1.5 V$,但铭牌都无法辨认,为了辨别它们,小芸用上述实验器材,连成如图戊所示的电路,闭合开关$S$,调节滑片$P$,发现小灯泡$L_{1}$比$L_{2}$更亮,则小灯泡$L_{1}$的额定电压为________$V$。(忽略温度对小灯泡电阻的影响)

(13)实际测量时,当电压表有示数时,其内部会有微弱的电流通过,若考虑这个微弱电流的影响,则所测小灯泡的额定功率偏________。

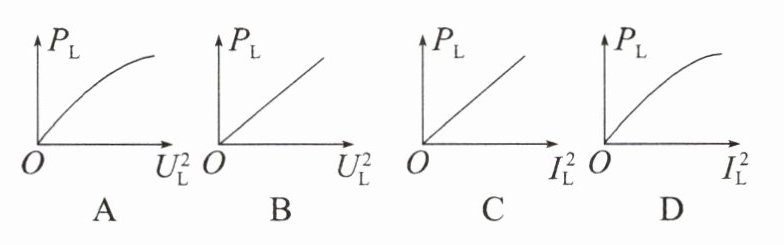

(14)爱思考的小开根据实验数据绘制了小灯泡的电功率$P_{L}$与$U_{L}^{2}$、$I_{L}^{2}$的图像,其中正确的是________。

变式 下列描述小灯泡的功率$P$随滑动变阻器阻值$R$变化的图像中,正确的是________。

(15)若小灯泡的实际电压是额定电压一半时的电功率为$P_{1}$,小灯泡的实际电流是额定电流一半时的电功率为$P_{2}$,则$P_{1}$________(选填“$>$”“$<$”或“$=$”)$P_{2}$。
变式 实验过程中,若小灯泡两端的电压为$\frac{U_{额}}{2}$,此时通过小灯泡的电流________(选填“大于”“小于”或“等于”)$\frac{I_{额}}{2}$。
(1)该实验的原理是________。
(2)下面给出了测量的主要步骤,正确的操作顺序是________。
A.闭合开关
B.调节滑动变阻器,使小灯泡两端的电压达到额定电压
C.记下电流表和电压表的示数
D.调节滑动变阻器,使连入电路的电阻达到最大值
E.根据公式计算电功率
F.按电路图连接电路
(3)图甲是小亮设计的测灯泡$L_{1}$的额定功率的实验电路图,请在图乙中用笔画线代替导线完成实物电路的连接(要求:滑片向$A$端移动时灯泡$L_{1}$变亮)。
(4)本实验中滑动变阻器的两个作用分别是:①________,②________。
(5)小亮连接电路后,闭合开关,发现灯泡$L_{1}$很亮,移动滑片$P$也不能改变灯泡的亮度。原因是他把滑动变阻器的________(选填“$A$、$B$”或“$C$、$D$”)接线柱接入了电路。
(6)正确连好电路后,按实验规范操作,先把滑动变阻器的滑片$P$移到________(选填“$A$”或“$B$”)端,然后闭合开关$S$,小亮发现灯泡$L_{1}$不发光,电流表有示数,电压表无示数,则电路的故障可能是灯泡$L_{1}$________(选填“开路”或“短路”)。
(7)排除故障后,小亮按实验规范操作,刚闭合开关$S$时,电压表的示数为$1 V$,电流表的示数如图丙所示,为________$A$,滑动变阻器的最大阻值为________$\Omega$;调节滑片$P$得到表格中的数据,灯泡$L_{1}$的额定功率为________$W$。
|实验次序|1|2|3|
|----|----|----|----|
|电压$/V$|$1.0$|$2.5$|$2.8$|
|电流$/A$| |$0.30$|$0.32$|
(8)同组的小军在原电路中用灯泡$L_{2}$替换灯泡$L_{1}$开始测量灯泡$L_{2}$的额定功率,按实验规范操作,刚闭合开关$S$时,电压表的示数为$1.5 V$,接着小军发现该电路无法完成测量,于是设计了一个新方案:把电压表改接到滑动变阻器两端,只需调节滑片$P$使电压表的示数为________$V$,灯泡$L_{2}$就能正常发光。
(9)另一小组的小明闭合开关,移动滑动变阻器的滑片,测出灯泡$L_{1}$的相关物理量,记录的实验数据和现象见下表。
|实验次序|1|2|3|4|5|6|7|8|
|----|----|----|----|----|----|----|----|----|
|发光情况|熄灭|熄灭|微光|较暗|较亮|亮|明亮|更明亮|
|电压$U/V$|$0.2$|$0.5$|$0.9$|$1.3$|$1.7$|$2.1$|$2.5$|$3.0$|
|电流$I/A$|$0.1$|$0.16$|$0.19$|$0.21$|$0.24$|$0.26$|$0.28$|$0.30$|
①灯泡$L_{1}$的额定功率为________$W$。在第$1$次实验中,灯泡不亮的原因是________;由此小明发现灯泡的亮暗程度与________有关。
②由实验数据可知,滑动变阻器的最大阻值不小于________$\Omega$。
③灯泡$L_{1}$在断电一段时间后的电阻可能是________(选填“$1 \Omega$”“$2 \Omega$”或“$8.9 \Omega$”)。
(10)某同学认为,无需测量灯泡两端的电压为额定电压$2.5 V$时的相关数据,也能计算出灯泡的额定功率。他利用已经测量的数据,计算出$0.5 V$电压下灯泡的电阻$R$,再根据$P = \frac{U^{2}}{R}$计算灯泡在$2.5 V$下的额定功率。那么按此方案算出的灯泡的额定功率与实际的额定功率相比________(选填“偏大”“偏小”或“相等”)。造成上述偏差的原因是灯泡的电阻受________(选填“温度”“电压”或“电流”)的影响。
(11)图丁是某个灯泡的$I - U$图像,若琴琴将该灯泡与$20 \Omega$的定值电阻串联在$4.5 V$的电源上,那么灯泡的实际功率为________$W$。
(12)实验室有两个额定功率相同的小灯泡,额定电压分别为$2.5 V$和$1.5 V$,但铭牌都无法辨认,为了辨别它们,小芸用上述实验器材,连成如图戊所示的电路,闭合开关$S$,调节滑片$P$,发现小灯泡$L_{1}$比$L_{2}$更亮,则小灯泡$L_{1}$的额定电压为________$V$。(忽略温度对小灯泡电阻的影响)
(13)实际测量时,当电压表有示数时,其内部会有微弱的电流通过,若考虑这个微弱电流的影响,则所测小灯泡的额定功率偏________。
(14)爱思考的小开根据实验数据绘制了小灯泡的电功率$P_{L}$与$U_{L}^{2}$、$I_{L}^{2}$的图像,其中正确的是________。
变式 下列描述小灯泡的功率$P$随滑动变阻器阻值$R$变化的图像中,正确的是________。
(15)若小灯泡的实际电压是额定电压一半时的电功率为$P_{1}$,小灯泡的实际电流是额定电流一半时的电功率为$P_{2}$,则$P_{1}$________(选填“$>$”“$<$”或“$=$”)$P_{2}$。
变式 实验过程中,若小灯泡两端的电压为$\frac{U_{额}}{2}$,此时通过小灯泡的电流________(选填“大于”“小于”或“等于”)$\frac{I_{额}}{2}$。
答案:
1. (1)$P = UI$
2. (2)$F$、$D$、$A$、$B$、$C$、$E$
3. (3)
4. (4)①保护电路;②调节灯泡两端电压
5. (5)$A$、$B$
6. (6)$B$;短路
7. (7)$0.2$;$25$;$0.75$
8. (8)$2.2$
9. (9)①$0.7$;实际功率太小;实际功率;②$23$;③$2\Omega$
10. (10)偏小;温度
11. (11)$0.5$
12. (12)$2.5$
13. (13)大
14. (14)$A$;$B$
15. (15)$>$;大于
1. (1)$P = UI$
2. (2)$F$、$D$、$A$、$B$、$C$、$E$
3. (3)
4. (4)①保护电路;②调节灯泡两端电压
5. (5)$A$、$B$
6. (6)$B$;短路
7. (7)$0.2$;$25$;$0.75$
8. (8)$2.2$
9. (9)①$0.7$;实际功率太小;实际功率;②$23$;③$2\Omega$
10. (10)偏小;温度
11. (11)$0.5$
12. (12)$2.5$
13. (13)大
14. (14)$A$;$B$
15. (15)$>$;大于
