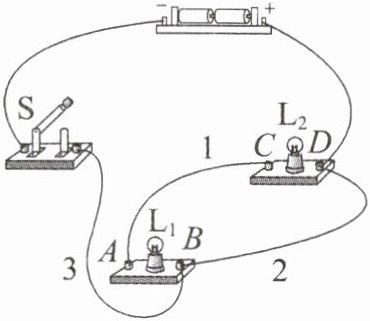

变式(2025·渝高中学月考)如图所示的电路中,L₁和L₂是两个完全相同的小灯泡,下列说法中正确的是 (D)
A.闭合开关S,小灯泡L₁和L₂都能发光
B.闭合开关S,只有小灯泡L₁发光
C.要使小灯泡L₁、L₂串联,可去掉AC之间的导线1
D.要使小灯泡L₁和L₂并联,可将导线3与接线柱B连接的一端改接到接线柱A上

答案： D

4. (2025·南开中学月考)关于如图所示的电路,下列判断正确的是 (C)
A.闭合开关S₂和S₃,灯L₁和L₂串联
B.闭合开关S₁和S₃,只有灯L₁发光
C.闭合开关S₁和S₃,灯L₁和L₂并联
D.闭合开关S₁和S₂,只有灯L₂发光

答案： C

变式如图所示的电路中,要使灯L₁、L₂串联,应只闭合开关$S_{2}$;要使灯L₁、L₂并联,应闭合开关$S_{1}$、$S_{3}$,断开$S_{2}$;同时闭合开关S₁和S₂,会发生电源短路。

答案： $S_{2}$ $S_{1}$、$S_{3}$ $S_{2}$ 电源短路

5. 如图所示,汽车转向前,驾驶员会拨动转向杆,使得汽车同侧的前后两个转向灯同时闪烁,其中一个灯损坏,另一个仍能正常工作。转向杆的作用相当于电路元件中的开关,前后两个转向灯的电路连接方式是并联。

答案： 开关 并联

6. 如图所示的电路中,若要使灯L₁、L₂串联,应只闭合开关$S_{2}$;若要使灯L₁、L₂并联,应只闭合开关$S_{1}$、$S_{3}$。同时闭合开关$S_{1}$、$S_{2}$、$S_{3}$,容易损坏电路。

答案： $S_{2}$ $S_{1}$、$S_{3}$ $S_{1}$、$S_{2}$、$S_{3}$

7. 小华有一根发光棒,闭合开关,所有灯泡都发光,如图甲所示。一段时间后,其中一个灯泡熄灭,如图乙所示。若该灯泡处开路,说明所有灯泡是并联的;若该灯泡处短路,说明所有灯泡是串联的。(均选填“串联”或“并联”)

答案： 并联 串联

变式霓虹灯招牌“中国农业银行”每个字的背后是由许多LED灯串组成的,现发现第4个字“业”因接触不良而熄灭,其他字均正常发光,如图所示。根据这一现象,对发光字背后的灯串之间的连接方式判断正确的是 (D)
A.“业”这个字的笔画之间一定是串联的
B.“业”这个字的笔画之间一定是并联的
C.“业”这个字与其他字之间一定是串联的
D.“业”这个字与其他字之间一定是并联的

答案： D
