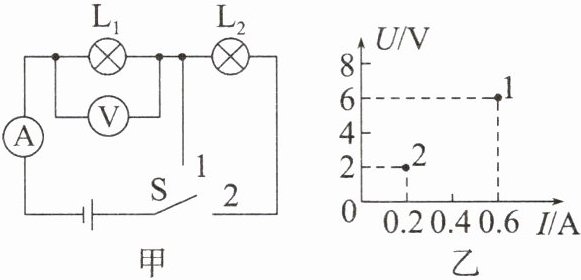

典例2 如图甲所示，当开关S由接点1掷到接点2时，电流表和电压表的示数变化如图乙所示，则电源电压为6V，当开关掷到接点1时，通过灯泡L₂的电流为0A；当开关掷到接点2时，通过灯泡L₂的电流为0.2A，灯泡L₂两端的电压为4V。

答案： 6　0　0.2　4

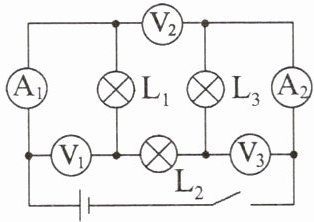

6. 在如图所示的电路中，闭合开关后，电压表V₁、V₂、V₃的示数分别为U₁、U₂、U₃，电流表A₁、A₂的示数分别为I₁、I₂，则下列关系式中正确的是(A)
A. U₃ = U₁ + U₂，I₁ = I₂
B. U₁ = U₂ = U₃，I₁ = I₂
C. U₁ = U₂ = U₃，I₁ ＜ I₂
D. U₁ = U₂ + U₃，I₁ ＞ I₂

答案： 6.A

7. 如图所示的电路中，闭合开关后，若电流表A₁的示数为0.2 A，则电流表A₂的示数为0.2A，通过灯泡L₂的电流为0.2A；若电源电压为12 V，电压表V₁的示数为3 V，电压表V₃的示数为5 V，则电压表V₂的示数为12V，灯泡L₂两端的电压为4V。

答案： 0.2　0.2　12　4

典例3 如图所示的电路中，电源电压恒为3 V，小灯泡L₁、L₂和L₃的规格相同，下列说法正确的是（D）
A. 当开关S₁、S₂均断开时，电流表A₁的示数大于电流表A₂的示数，电压表的示数为3 V
B. 当开关S₁、S₂均断开时，若小灯泡L₃的灯丝烧断了，则电压表的示数变为3 V
C. 先断开开关S₁、S₂，再闭合开关S₂，电压表的示数将变大
D. 保持开关S₂闭合，开关S₁由断开到闭合时，电路中有两个电表的示数发生改变

答案： 【解析】：
- 当开关$S_{1}$、$S_{2}$均断开时，$L_{1}$与$L_{3}$串联，电流表$A_{1}$、$A_{2}$均测电路中的电流，因串联电路中各处的电流相等，所以电流表$A_{1}$的示数等于电流表$A_{2}$的示数；电压表测电源两端的电压，其示数为$3V$，A错误。
- 当开关$S_{1}$、$S_{2}$均断开时，若小灯泡$L_{3}$的灯丝烧断了，电压表和$L_{1}$、$A_{2}$、$A_{1}$串联在电路中测电源两端的电压，其示数仍为$3V$，B错误。
- 先断开开关$S_{1}$、$S_{2}$时，$L_{1}$与$L_{3}$串联，电压表测电源两端的电压；再闭合开关$S_{2}$后，$L_{2}$、$L_{3}$被短路，电路为$L_{1}$的简单电路，电压表仍测电源两端的电压，则电压表的示数不变，C错误。
- 保持开关$S_{2}$闭合，开关$S_{1}$断开时，电路为$L_{1}$的简单电路，电流表$A_{1}$测电路中的电流，$A_{2}$和$L_{2}$、$L_{3}$被短路，其示数为$0$；开关$S_{1}$由断开到闭合时，$L_{1}$、$L_{2}$并联，电流表$A_{1}$测干路电流，电流表$A_{2}$测$L_{2}$支路的电流，此时$A_{1}$示数变大，$A_{2}$示数从$0$变为有示数，电压表始终测电源两端的电压，其示数不变，所以电路中有两个电表（$A_{1}$、$A_{2}$）的示数发生改变，D正确。
【答案】：D

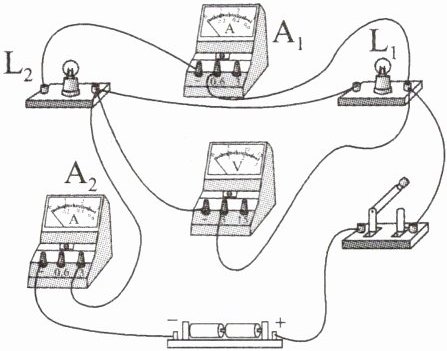

8. 如图所示的电路中，电源电压为3 V，闭合开关后，灯L₁与L₂并联，若电流表A₁的示数为0.3 A，电流表A₂的示数为0.9 A，则通过灯L₁的电流为0.6A，灯L₁两端的电压为3V。一段时间后灯L₁的灯丝断了，则电流表A₁的示数不变(选填“变大”“不变”或“变小”)。

答案： 并　0.6　3　不变
