《2025年课堂点睛九年级物理全一册教科版》

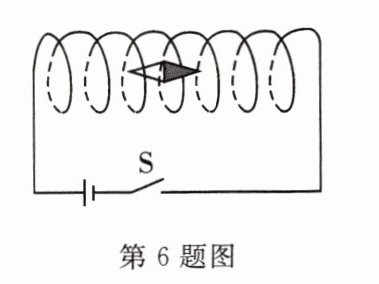

6. 如图所示,螺线管内放一枚小磁针,当开关S闭合后,小磁针的北极指向将(A)

A.不动
B.向外转90°
C.向里转90°
D.旋转180°

答案： A

7. 奥斯特实验装置如图所示,下列操作及判断正确的是(D)

A.将直导线与小磁针垂直放置,通电后实验效果最好
B.小磁针发生转动,说明通电直导线周围存在磁感线
C.通电后直导线未动,说明偏转的小磁针对直导线没有力的作用
D.改变通电直导线中的电流方向,小磁针的偏转方向将发生改变

答案： D

8. 1820年,安培在科学院例会上做了一个实验,引起了众科学家的兴趣。如图所示,把通电螺线管沿东西方向水平悬挂起来,然后给导线通电,会发生的现象是(D)

A.通电螺线管仍保持原位置静止
B.通电螺线管转动,但最后又回来原位置
C.通电螺线管转动,直至A指向北,B指向南
D.通电螺线管转动,直至A指向南,B指向北

答案： D

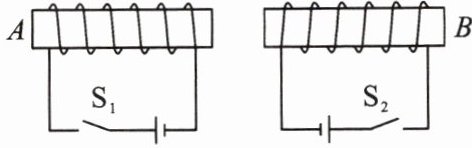

9. 如图所示,闭合开关$S_1、$$S_2,$两个通电螺线管的相互作用情况以及A、B端的极性分别是(C)

A.相斥,A端为N极,B端为N极
B.相斥,A端为S极,B端为S极
C.相吸,A端为S极,B端为N极
D.相吸,A端为N极,B端为S极

答案： C

10. 如图所示,闭合开关使螺线管通电,A螺线管的上端相当于磁体的N极,可以观察到左边弹簧伸长,右边弹簧缩短。(后两空选填“伸长”“不变”或“缩短”)

答案： N 伸长 缩短

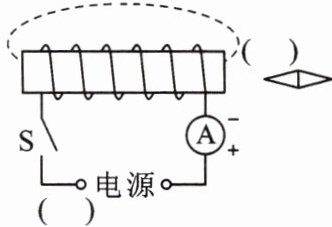

11. 如图所示,闭合S后,小磁针静止在图示水平位置。在图中括号内标出电源“+”或“-”极、小磁针“N”或“S”极,并画出图中磁感线的方向。

答案：
解:如图所示。

12. 为了研究通电螺线管外部的磁场分布情况,可以螺线管的两端放上小磁针,在硬纸板上均匀地撒满铁屑。通电后轻敲纸板,小磁针的指向和铁屑的排列情况如图所示。请回答下列问题：
(1)此时小磁针N(填“N”或“S”)极的指向就是该点的磁场方向。
(2)改变螺线管的绕线方向,发现小磁针南北极所指方向发生了改变,由此可知：通电螺线管外部磁场方向与螺线管的绕线方向有关。
(3)实验结论：通电螺线管外部的磁场和条形磁体的磁场相似。

答案：
(1)N
(2)绕线
(3)条形
