《2025年课堂点睛九年级物理全一册教科版》

4. 在如图所示的电路中,当开关$S$闭合后,电压表示数为$8V$,当开关$S$断开时,电压表示数为$5V$,则此时灯$L_{1}和L_{2}$两端的电压分别为(C)

A.$8V$ $5V$
B.$3V$ $8V$
C.$5V$ $3V$
D.$3V$ $5V$

答案： C

5. (烟台市中考)如图所示,电源电压不变,闭合开关$S$,电压表$V_{1}的示数为6V$,电压表$V_{2}的示数为2V$。下列说法中正确的是(D)

A.$L_{1}两端电压为2V$

B.电源两端电压为$4V$
C.断开开关,只将电压表$V_{2}$换成电流表,则$L_{1}与L_{2}$串联
D.断开开关,将两个电压表都换成电流表,则$L_{1}与L_{2}$并联

答案： D

6. 甲、乙两灯并联在同一电路中,甲灯比乙灯亮,则甲灯两端的电压等于(选填“大于”“等于”或“小于”)乙灯两端的电压；若甲灯两端允许加的最大电压为$6V$,乙灯两端允许加的最大电压为$7V$,则电源电压不得超过6V。

答案： 等于 6

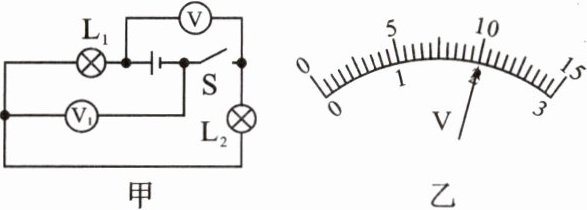

7. (1) 如图甲所示,当闭合开关$S$后,电压表$V的示数为6V$,电压表$V_{1}的示数为2.5V$,则$L_{1}$两端的电压为3.5V,$L_{2}$两端的电压为2.5V,电源电压为6V。

(2) 如图甲所示,当闭合开关$S$后,两个电压表指针偏转均如图乙所示,则$L_{1}$两端的电压为8V,$L_{2}$两端的电压为2V,电源电压为10V。

答案：
(1)3.5 2.5 6
(2)8 2 10

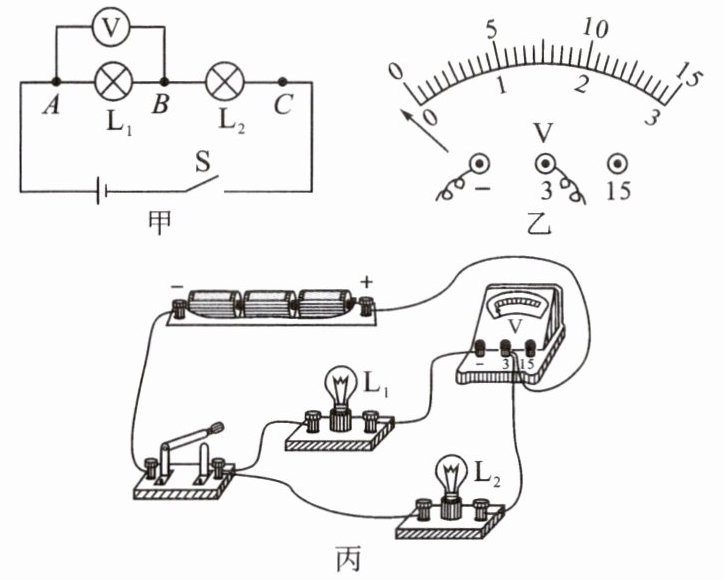

8. [科学探究]在“探究串联电路的电压规律”的实验中,小亮设计了如图甲所示的电路。
(1) 在测量灯$L_{1}$两端电压时,闭合开关,发现电压表指针如图乙所示,接下来他应该进行的操作是____。

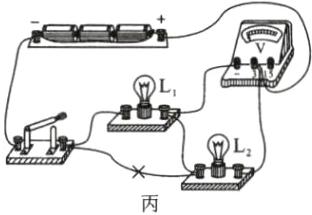

(2) 正确操作后,用电压表测量灯$L_{2}$两端的电压,连接的实物电路如图丙所示,请你在错误的导线上画“×”,并用笔画线代替导线将电路连接正确。

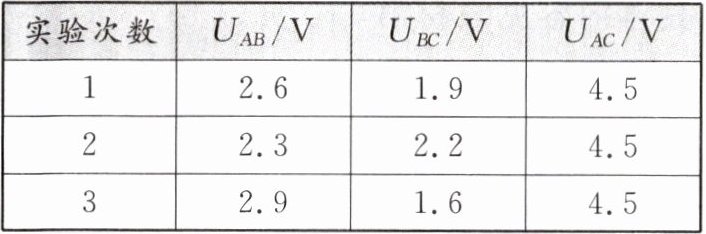

(3) 正确操作并记录数据如表所示。分析数据可得出结论：串联电路中电源两端的电压____(选填“大于”“小于”或“等于”)串联电路中各部分电路两端的电压之和。

答案：

(1)断开开关，调换电压表正负接线柱上的导线
(2)解:如图所示。
　　
(3)等于

9. [科学推理]在图中,电压表示数为$4.5V$,$A_{1}$、$A_{2}两表示数分别为1.2A$、$0.9A$,则：
(1) 电源由三节新干电池组成；
(2) 通过$L_{1}$、$L_{2}$的电流分别为0.9A和0.3A；
(3) $L_{1}$、$L_{2}$两端的电压分别是4.5V和4.5V。

答案：
(1)三
(2)0.9 0.3
(3)4.5 4.5
