1. 如图是$R_{1}$、$R_{2}两电阻的U-I$图像。将$R_{1}$、$R_{2}$并联后接入电路,结合图中信息可知(D)

A.$R_{1}的阻值比R_{2}$的阻值大
B.通过$R_{1}$、$R_{2}$的电流相等
C.$R_{1}两端的电压比R_{2}$两端的电压小
D.$R_{1}的阻值为5\Omega$

答案： D

2. 如图所示是电阻甲和乙的$U-I$图像,下列对图像信息作出的判断,正确的是(D)

A.当甲两端电压为$0.5V$时,通过它的电流为$2.5A$
B.当乙两端电压为$1V$时,其电阻值为$4\Omega$
C.将甲和乙串联,若电流为$0.3A$,则它们两端的总电压为$1.5V$
D.将甲和乙并联,若电压为$1V$,则它们的干路电流为$0.6A$

答案： D

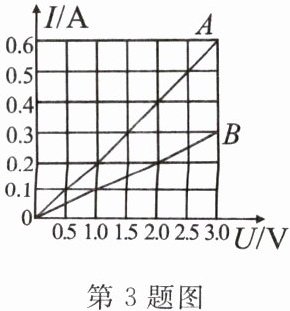

3. 如图是电阻$A$、$B的I-U$图像。由图可知：将电阻$A$、$B$串联后接入电路,当通过$A的电流为0.3A$时,$A和B$两端的总电压是4.5$V$；将电阻$A$、$B$并联后接入某电路,当通过$B的电流为0.2A$时,通过$A$的电流是0.4$A$。

答案： 4.5 0.4

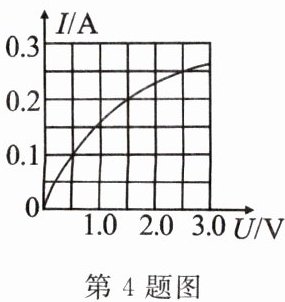

4. (宜宾市中考)已知小灯泡$L正常发光时两端电压为2.5V$,通过灯丝的电流与其两端的电压关系如图所示,则灯泡正常发光的电阻为10$\Omega$。把此灯泡与$15\Omega的定值电阻并联在电源电压为1.5V$的电路中,则并联电路的总电流是0.3$A$。

答案： 10 0.3

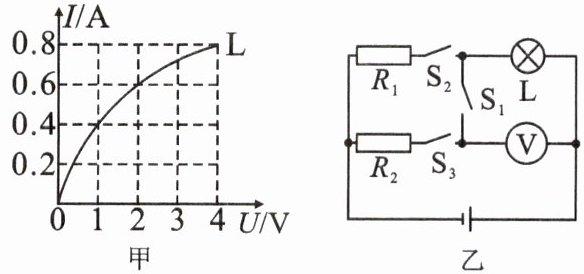

5. 灯泡$L的I-U$图像如图甲所示,电阻$R_{1}的阻值是10\Omega$,电源电压是$8V$。在图乙所示的电路中,若只闭合开关$S_{1}和S_{2}$时,电压表的示数是$2V$,此时电路中的电流是______0.6$A$；若只闭合开关$S_{1}和S_{3}$时,电压表的示数是$4V$；若将电压表换成电流表,闭合开关$S_{1}$、$S_{2}和S_{3}$时,电流表的示数是______2.4$A$。
]

答案： 0.6 2.4

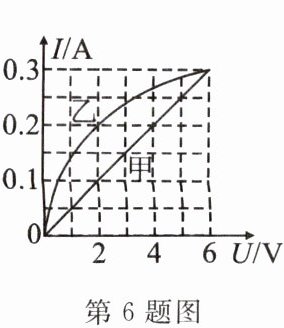

6. 如图所示是电阻甲和乙的$I-U$图像,下列说法正确的是(C)

A.电阻乙为定值电阻,它的阻值为$20\Omega$
B.当电阻甲和乙两端电压都为$4V$时,甲的阻值和乙的阻值相等
C.当电阻甲和乙并联接在$6V$的电源上时,干路电流为$0.6A$
D.当电阻甲和乙串联接在$6V$的电源上时,乙的电阻为$20\Omega$

答案： C
