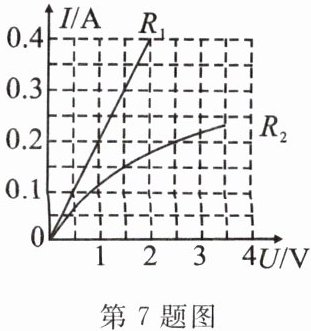

7. 电阻$R_{1}与R_{2}的I-U$图像如图所示。当$R_{2}两端的电压为1.5V$,$R_{2}$的阻值是10$\Omega$；若将它们串联连接到电压为$3.5V$的电源上,则电路中的电流是0.2$A$。

答案： 10 0.2

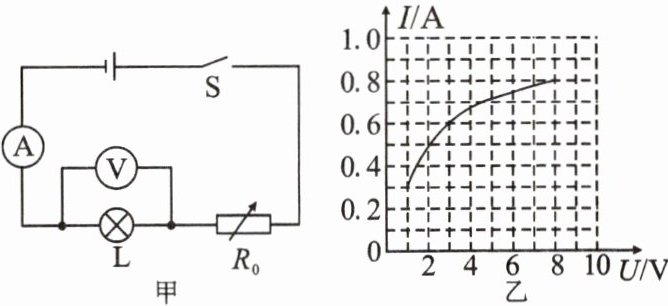

8. 小宇用如图所示的电路对一只标有“$0.8A$”字样的小灯泡$L$进行了测试,电源电压恒为$9V$,电阻箱$R_{0}的阻值可以在0\sim9999\Omega$之间调节,根据所测数据作出了小灯泡的$I-U$图像(如图乙所示),根据图像可知小灯泡正常发光时的电阻为10$\Omega$；如果将电阻箱$R_{0}的阻值调为10\Omega$,此时小灯泡的电阻为______5$\Omega$。
]

答案： 10 5

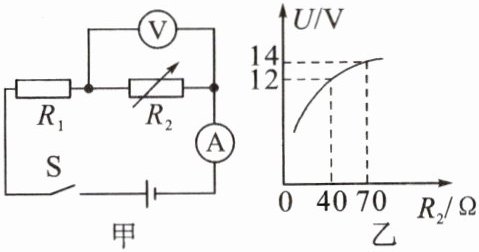

9. 如图甲所示的电路中,电源两端的电压保持不变,电流表的测量范围为$0\sim0.6A$,电压表的测量范围为$0\sim15V$,$R_{1}$为定值电阻,可变电阻$R_{2}$的铭牌上标有“$200\Omega$ $1A$”的字样。闭合开关$S$,在调节可变电阻$R_{2}$阻值的过程中,电压表的示数$U与R_{2}$接入电路阻值的关系如图乙所示。若要求两只电表的示数均不能超过所选测量范围,下列说法正确的是(D)

A.电源两端的电压为$20V$
B.$R_{1}的阻值为18\Omega$
C.电流表示数的变化范围为$0.075A\sim0.6A$
D.当电路中的电流为$0.5A$时,$R_{2}接入电路的阻值为16\Omega$
]

答案： D

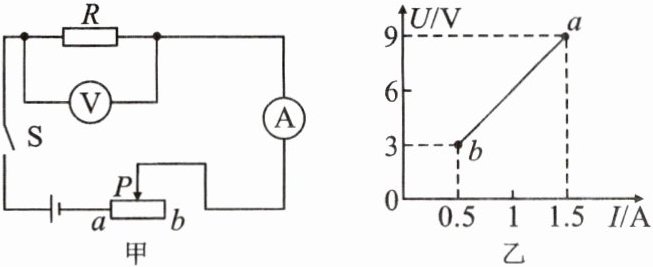

10. 如图甲所示电路中,电源电压不变,闭合开关后,滑片$P由b端滑到a$端,电压表示数$U与电流表示数I$的变化关系如图乙所示,则可判断电源电压是9$V$,定值电阻$R$的阻值是6$\Omega$,滑动变阻器的最大阻值为12$\Omega$。
]

答案： 9 6 12

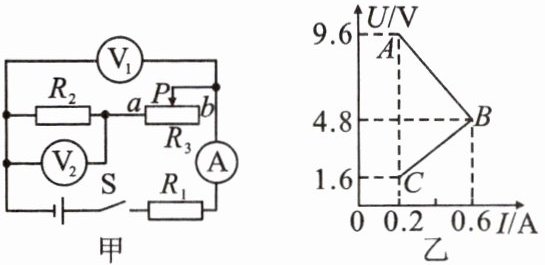

11. 如图甲所示的电路中,电源电压恒定,$R_{1}$、$R_{2}$是定值电阻,$R_{3}$是滑动变阻器。闭合开关$S$,将滑动变阻器的滑片$P由a端移到b$端,两电压表示数随电流表示数变化如图乙所示,则______(选填“$AC$”或“$BC$”)段是电压表$V_{2}$示数变化的图像,电源电压为______$V$。
]

BC 12

答案： BC 12

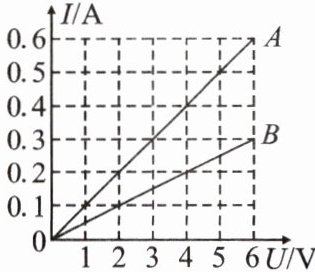

12. 如图所示是电阻$R_{A}和R_{B}的I-U$图像,分析可知下列说法中错误的是(C)

A.当$R_{A}两端电压为0V$时,$R_{A}的阻值是10\Omega$
B.当$R_{B}两端电压为2V$时,通过$R_{B}的电流为0.1A$
C.当两电阻并联时,通过$R_{A}和R_{B}的电流之比为1:2$
D.当两电阻串联时,$R_{A}和R_{B}两端的电压之比为1:2$
]

答案： C
