1. (鄂州市中考)如图所示,开关S闭合时,小灯泡$L_1、$$L_2$都不亮,用一段导线的两端接触a、b两点时,两小灯泡都不亮;接触b、c两点时,两小灯泡也不亮;接触c、d两点时,两小灯泡都亮。对此,下列判断中可能的是(C)

A.小灯泡$L_1$开路
B.小灯泡$L_2$开路
C.开关S开路
D.小灯泡$L_2$短路

答案： C

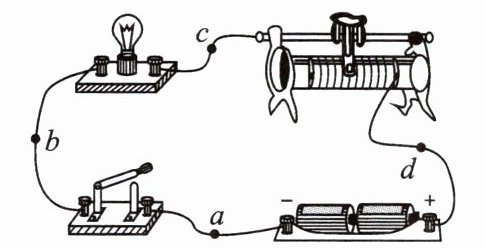

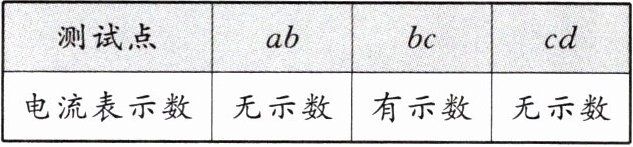

2. 如图所示的实验电路,闭合开关后,无论怎样移动滑动变阻器的滑片,小灯泡都不发光,小明同学利用一个完好的电流表进行电路故障检测,已知电路中只有一处故障,检测结果如表所示,则电路中的故障是(导线各处连接完好)(B)


A.开关短路
B.小灯泡开路
C.滑动变阻器开路
D.小灯泡短路

答案： B

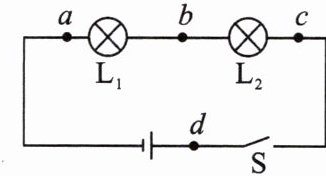

3. 如图所示,小星在探究串联电路电流规律实验中,闭合开关后,两灯均不亮,他用一个电流表去检测电路故障,发现了故障问题是$L_2$开路,检测时不可能出现的现象是(B)


A.当电流表接A、B两点时两灯均不亮
B.当电流表接B、C两点时,灯泡$L_1$不亮
C.当电流表接C、D两点时,电流表的示数为0A
D.当电流表接A、D两点时,电流表被烧坏

答案： B

4. (烟台市中考)在电学实验中,遇到电路故障时常用电压表来检测。如图所示,电源电压恒为4.5V,闭合开关后两灯均不亮,用电压表先后测得ad、ac和ab两端的电压均为4.5V,则故障可能是(A)

A.灯$L_1$开路
B.灯$L_2$开路
C.灯$L_1$短路
D.灯$L_2$短路

答案： A

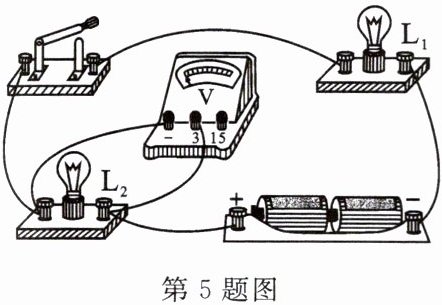

5. 如图所示的电路中,两个小灯泡的规格相同。闭合开关后,只有一个小灯泡发光,电压表指针偏转明显。则故障原因可能是(A)

$A. L_1$短路
$B. L_1$断路
$C. L_2$短路
$D. L_2$断路

答案： A

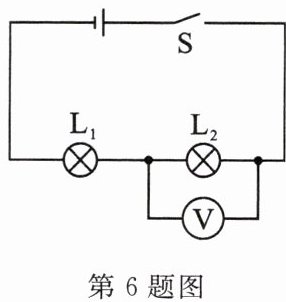

6. 如图所示,若故障只发生在$L_1$或$L_2$上:

(1)开关闭合,两灯都不亮,则故障为断路(选填“断路”或“短路”)。若电压表有示数,则$L_2$断路;若电压表无示数,则$L_1$断路。(后两空填哪个灯泡发生了上面的故障)
(2)开关闭合,只有一灯亮,则故障为短路(选填“断路”或“短路”)。若电压表有示数,则$L_1$短路;若电压表无示数,则$L_2$短路。(后两空填哪个灯泡发生了上面的故障)

答案： 6.
(1)断路 L₂断路 L₁断路
(2)短路 L₁短路 L₂短路
