3. 小明做测量小灯泡额定功率的实验时,所用小灯泡的额定电流为 0.3A。

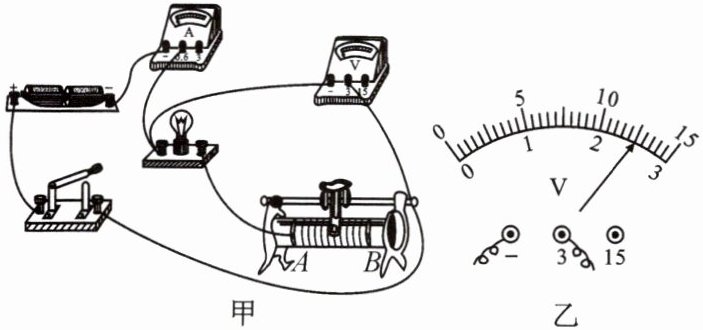

(1) 如图甲是小明测量时连接的实物图。图中有一根导线连接错误,请在这根导线上打“×”,并用笔画线代替导线,在图中补画出正确连接的导线。
(2) 正确连接电路后,闭合开关,调节滑片到某处,发现电流表示数为 0.1A,这时应将滑片 P 向____(选填“A”或“B”)端移动,直到电流表示数为____A 时小灯泡刚好正常发光。若此时电压表示数如图乙所示,则小灯泡的额定功率为____W。

答案：

(1)解:如图所示
　　
(2)A 0.3 0.75
