《2025年课堂点睛九年级物理全一册教科版》

1.(甘孜州中考)小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。实验过程中,当 A、B 两点间的电阻由 5Ω 更换为 10Ω 后,为了完成探究,他应该采取的措施是 (A)

A.将变阻器滑片适当向右移动
B.保持变阻器滑片不动
C.将变阻器滑片适当向左移动
D.适当增加电池的节数

答案： A

2. 在“探究电流跟电压及电阻的关系”的实验中,电路中的滑动变阻器两次的作用是(C)
A.均使电阻 R 两端的电压成倍数变化
B.均使电阻 R 两端的电压保持不变
C.前一次实验改变电阻 R 两端的电压,后一次实验使电阻 R 两端的电压保持不变
D.前一次实验使电阻 R 两端的电压保持不变,后一次实验改变电阻 R 两端的电压

答案： C

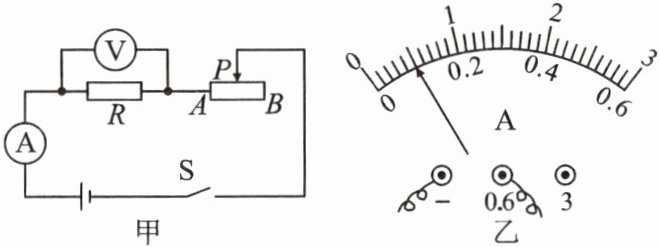

3.(湖南省中考)在“探究电流与电压的关系”实验中,保持定值电阻 R 不变,小明设计了如图甲所示的电路图并进行实验。
(1)连接电路前,电流表有示数,应该对电流表进行调零。
(2)连接电路时,开关 S 应处于断开状态。

(3)连接完电路,实验前应将滑动变阻器的滑片 P 移动到B(选填“A”或“B”)端。
(4)某次实验中,电流表指针偏转如图乙所示,示数为0.1A。

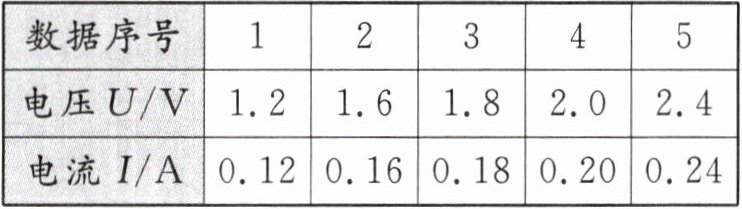

(5)实验测出五组数据记录在表格中,为了找到电阻一定时,电流与电压的关系,应该怎样处理数据？分析电压与电流之比(或画I-U图像观察图像的特点)(列举一种方法即可)。

答案：
(1)调零　
(2)断开　
(3)B　
(4)0.1
(5)分析电压与电流之比(或画I-U图像观察图像的特点)
